Testeur d’humidité et d’hydrogène de l’huile : diagnostic technique avec le TOR-2

Dans un transformateur de puissance, l’huile isolante remplit deux fonctions essentielles : elle participe à l’isolation électrique et à l’évacuation de la chaleur. Son état constitue également une source d’informations sur le fonctionnement interne de l’équipement. Un testeur d’humidité et d’hydrogène de l’huile permet de contrôler rapidement deux indicateurs utiles à la maintenance : l’eau présente dans le fluide et l’hydrogène dissous.

Pour les exploitants de réseaux, les industriels et les laboratoires électrotechniques au Maroc, l’enjeu ne consiste pas seulement à obtenir une valeur ponctuelle. Il faut interpréter cette mesure dans son contexte, suivre son évolution et décider si des analyses complémentaires ou un traitement de l’huile sont nécessaires.

Pourquoi l’humidité et l’hydrogène doivent-ils être surveillés ?

L’humidité peut pénétrer dans le transformateur par l’air atmosphérique, à la suite d’une perte d’étanchéité, d’un dysfonctionnement du déshumidificateur ou d’une fuite dans le système de refroidissement. Elle peut aussi être échangée entre l’huile et l’isolation solide en fonction des conditions de fonctionnement.

Une augmentation de l’eau dans l’huile affecte les propriétés diélectriques du système isolant. Elle doit donc être prise en compte dans l’évaluation de l’état de l’huile et du transformateur, notamment lorsque les mesures s’écartent de l’historique habituel de l’équipement.

L’hydrogène dissous est, pour sa part, un indicateur associé notamment aux décharges partielles et à certains échauffements locaux. Une hausse de sa concentration peut signaler qu’un phénomène interne mérite une investigation plus approfondie. Elle ne suffit toutefois pas, à elle seule, pour identifier avec certitude la nature et l’emplacement d’un défaut.

Quels risques pour l’exploitation au Maroc ?

Une dérive non détectée de l’état de l’huile peut réduire la marge d’isolation électrique et accompagner le développement d’un défaut interne. Les conséquences pratiques peuvent inclure une intervention non planifiée, une indisponibilité du transformateur ou la nécessité d’analyses urgentes.

La mesure régulière est particulièrement utile lorsqu’elle est intégrée à un programme de maintenance comprenant :

• des prélèvements réalisés de manière cohérente afin de pouvoir comparer les résultats ;
• l’enregistrement de la date, du transformateur et des conditions de mesure ;
• l’analyse des tendances plutôt que l’interprétation isolée d’une seule valeur ;
• la confirmation en laboratoire lorsqu’une évolution inhabituelle est observée ;
• la mise en relation des résultats avec les événements d’exploitation et les autres essais électriques.

Méthodes de diagnostic de l’huile isolante

Le contrôle de l’huile peut combiner des analyses de laboratoire et des mesures rapides sur site. L’humidité, l’hydrogène dissous, la tension de claquage, le facteur de dissipation diélectrique et la contamination par des particules ne décrivent pas le même phénomène. Le choix des essais doit donc correspondre à la question technique posée.

Mesure rapide sur site

Un appareil express facilite le contrôle périodique près du transformateur. Il peut servir au dépistage, à la comparaison entre plusieurs équipements et au suivi d’une évolution. Cette approche réduit le délai entre le prélèvement et la disponibilité du résultat, mais elle ne remplace pas automatiquement une campagne complète d’analyses.

Analyse complémentaire en laboratoire

Lorsqu’une teneur inhabituelle en hydrogène est constatée, une analyse plus complète des gaz dissous peut être nécessaire pour rechercher d’autres gaz et interpréter leur combinaison. De même, un résultat d’humidité doit être rapproché des caractéristiques diélectriques et de l’état global du système d’isolation.

La rubrique analyse de l’huile de transformateur présente les différentes familles d’instruments disponibles pour mesurer des paramètres distincts.

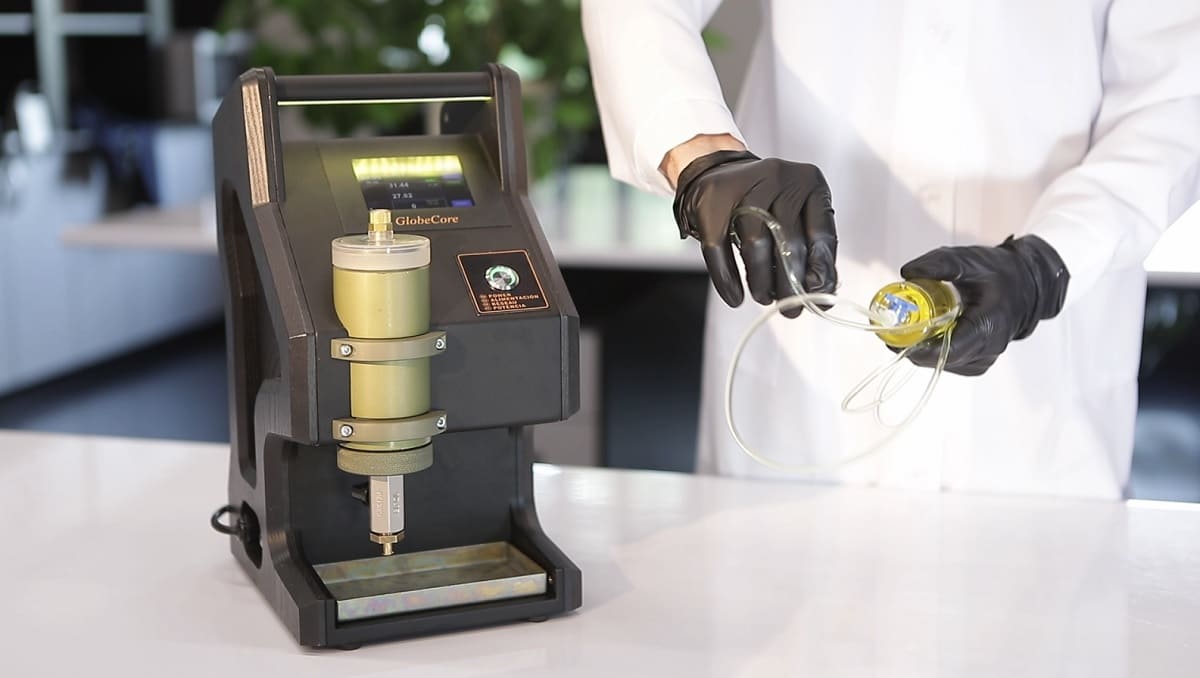

Testeur d’humidité et d’hydrogène de l’huile TOR-2

Le TOR-2 est un testeur express destiné à mesurer l’humidité et l’hydrogène dans l’huile isolante. Les deux résultats sont exprimés en parties par million, ou ppm, unité correspondant à une part sur un million.

Selon la documentation GlobeCore récupérée, le TOR-2 détecte l’hydrogène à partir de 25 ppm. La mesure est conçue pour présenter une faible interférence avec les autres gaz présents dans l’huile. Cette sélectivité est importante pour employer l’hydrogène comme indicateur de surveillance lors des contrôles de terrain.

L’intérêt technique du TOR-2 réside dans la combinaison de deux contrôles au sein d’un même appareil :

• l’humidité, liée à l’état du fluide isolant et aux échanges d’eau dans le système huile-papier ;
• l’hydrogène, utilisé comme indicateur précoce de certains phénomènes électriques ou thermiques internes.

Le TOR-2 convient ainsi au contrôle régulier sur site et à l’établissement de tendances. Une augmentation confirmée doit conduire le responsable de maintenance à examiner l’historique, la qualité du prélèvement et les autres données disponibles avant de décider d’une analyse complémentaire ou d’une intervention.

Comment interpréter correctement les résultats du TOR-2 ?

Une valeur mesurée ne doit pas être assimilée directement à un diagnostic définitif. Pour obtenir une information exploitable, il est préférable de comparer les résultats successifs du même transformateur et d’éviter les comparaisons sans contexte entre des équipements de conception, d’âge ou de charge différents.

Une démarche pratique peut suivre quatre étapes :

• vérifier l’identification de l’échantillon et la cohérence de la mesure ;
• comparer le résultat avec les données antérieures du transformateur ;
• rechercher une évolution simultanée de l’humidité et de l’hydrogène ;
• déclencher, si nécessaire, des essais complémentaires et une inspection ciblée.

Cette méthode permet d’utiliser le testeur comme outil d’aide à la décision, sans lui attribuer une capacité de diagnostic qu’une mesure de deux paramètres ne peut pas fournir seule.

Analyse, filtration, séchage, dégazage et régénération : des opérations distinctes

L’analyse mesure les propriétés ou les constituants de l’huile ; elle ne traite pas le fluide. Le TOR-2 appartient à cette catégorie.

La filtration vise principalement le retrait des particules solides. Le séchage réduit la teneur en eau. Le dégazage retire les gaz présents dans l’huile. La purification est un terme plus large qui peut regrouper plusieurs opérations d’élimination de contaminants. La régénération vise à restaurer certaines propriétés d’une huile vieillie par un procédé de traitement adapté.

Ces opérations ne sont donc pas interchangeables. Une concentration élevée en humidité peut orienter vers un séchage, tandis qu’une teneur en gaz appelle l’évaluation d’un dégazage et, surtout, la recherche de la cause de leur formation. Les solutions correspondantes sont regroupées dans la catégorie traitement de l’huile. Les équipements et procédés associés au transformateur sont également présentés dans la section maintenance des transformateurs.

Intégrer le TOR-2 dans une stratégie de maintenance

Pour une entreprise énergétique ou industrielle marocaine, le TOR-2 peut être positionné entre l’inspection courante et l’analyse approfondie en laboratoire. Il fournit rapidement deux paramètres complémentaires et facilite le suivi d’un parc de transformateurs, à condition de conserver un historique structuré et de confirmer les anomalies.

La sélection de l’instrument et du traitement éventuel doit tenir compte du type d’huile, des procédures internes et de l’objectif du contrôle. Pour définir un protocole de mesure ou choisir une solution adaptée, il est possible de demander une consultation technique à GlobeCore Maroc en précisant les caractéristiques du transformateur, le fluide isolant et les analyses déjà disponibles.
