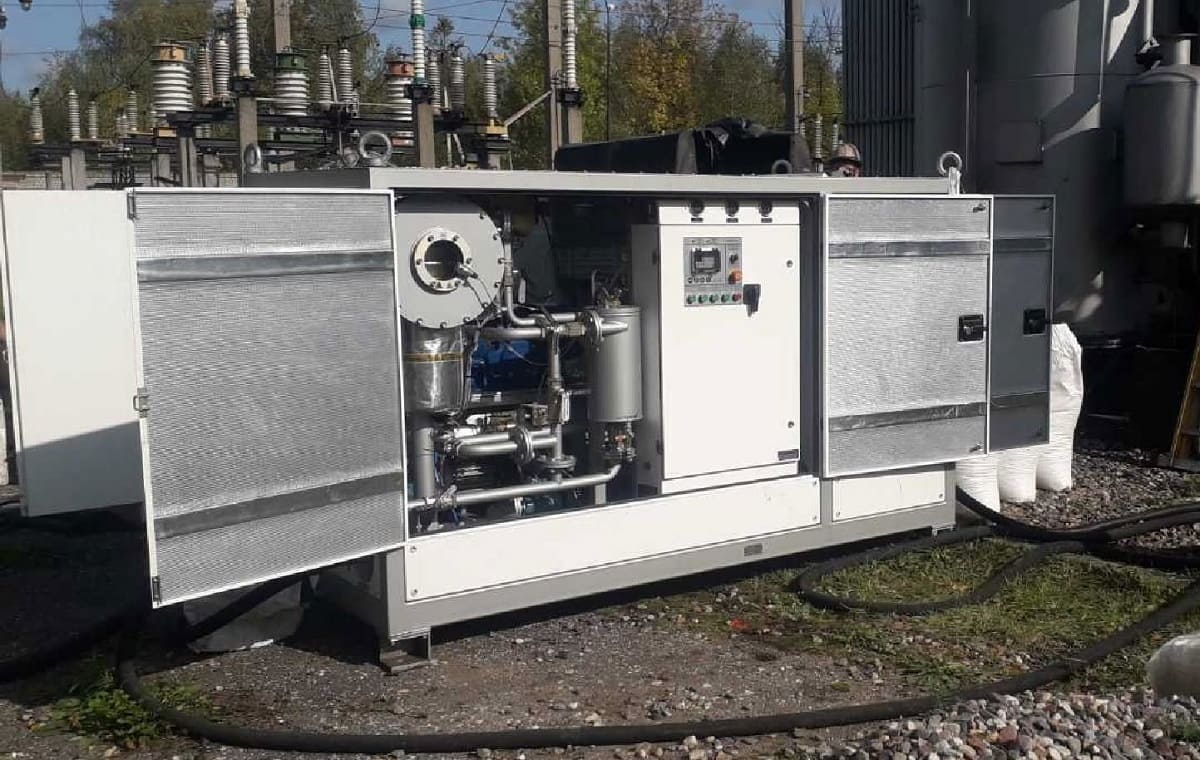

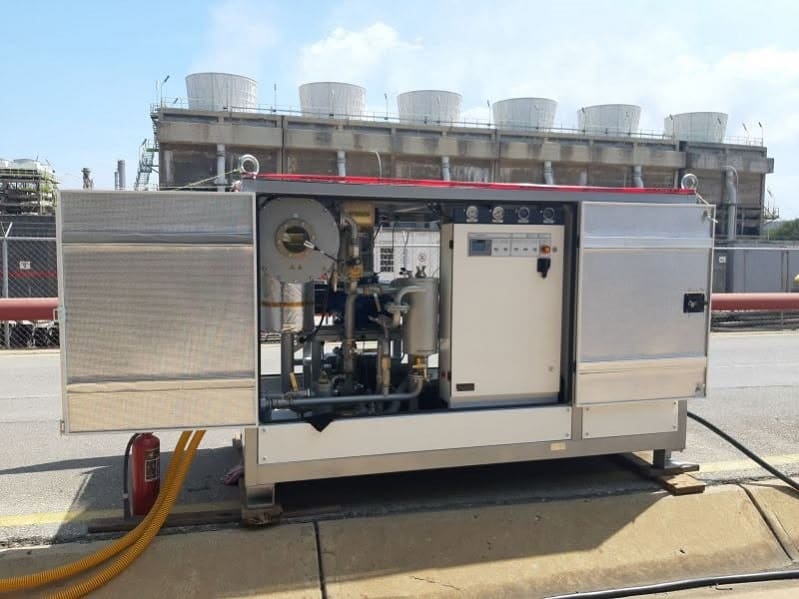

Machine de dégazage de l’huile CMM-4/7
La machine de dégazage de l’huile CMM-4/7 de GlobeCore Maroc est un équipement conçu pour le traitement efficace des huiles diélectriques utilisées dans les transformateurs et les équipements électriques moyenne et haute tension. Sa fonction principale est l’élimination des gaz dissous, de l’humidité et des particules mécaniques, permettant ainsi de maintenir les propriétés de l’huile à un niveau optimal et de protéger le système d’isolation du transformateur.
Protection du transformateur grâce au dégazage de l’huile
L’huile diélectrique joue un rôle essentiel dans le fonctionnement fiable du transformateur, car elle assure à la fois l’isolation électrique et le refroidissement. Avec le temps, l’accumulation de gaz dissous et d’humidité peut altérer ses propriétés diélectriques et accélérer le vieillissement de l’isolation solide.
La machine de dégazage de l’huile CMM-4/7 intervient directement dans ce processus en éliminant les gaz dissous présents dans l’huile et en contribuant à stabiliser ses caractéristiques diélectriques. Cela réduit le risque de défauts internes et favorise un fonctionnement plus sûr du transformateur.

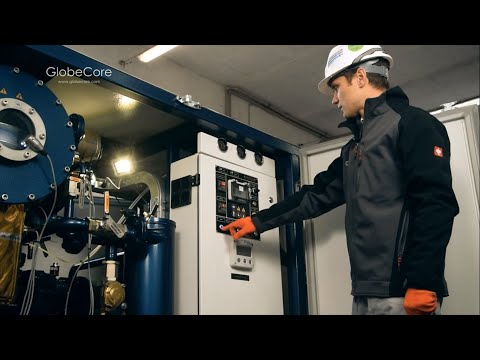

Processus efficace de dégazage et de traitement de l’huile
Le système combine plusieurs procédés dans une seule unité compacte, permettant un traitement complet de l’huile :
- dégazage profond de l’huile diélectrique ;
- élimination de l’humidité contenue dans le fluide ;
- filtration des particules mécaniques.
Cette approche intégrée réduit le besoin d’équipements supplémentaires et simplifie la maintenance du transformateur. Après traitement, l’huile retrouve ses propriétés diélectriques et peut être réutilisée dans des conditions sûres.
Fonctionnement sûr et stable
La machine de dégazage de l’huile CMM-4/7 est conçue pour fonctionner dans des conditions exigeantes, notamment dans les postes électriques et les environnements industriels. Son fonctionnement stable garantit que le processus de dégazage n’a pas d’impact négatif sur le transformateur raccordé.
Le système fonctionne en continu avec un contrôle précis des paramètres, en maintenant des conditions stables pendant tout le cycle de traitement. Cela réduit l’intervention de l’opérateur et améliore la fiabilité du processus.

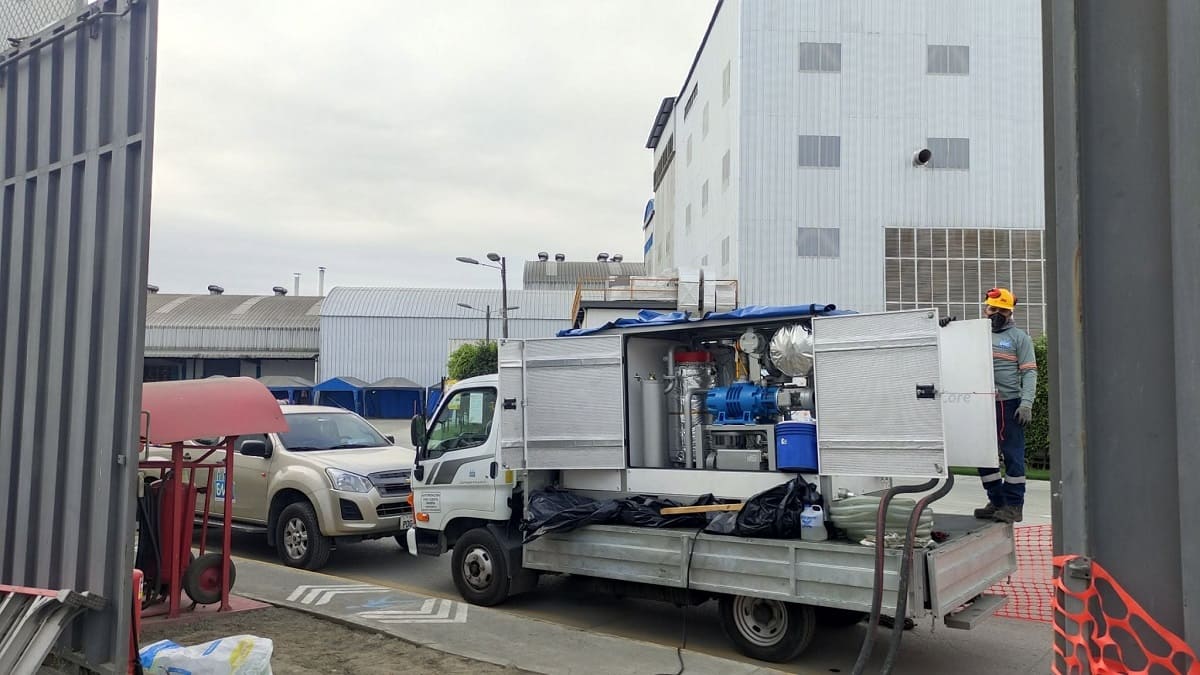

Mobilité et utilisation sur site

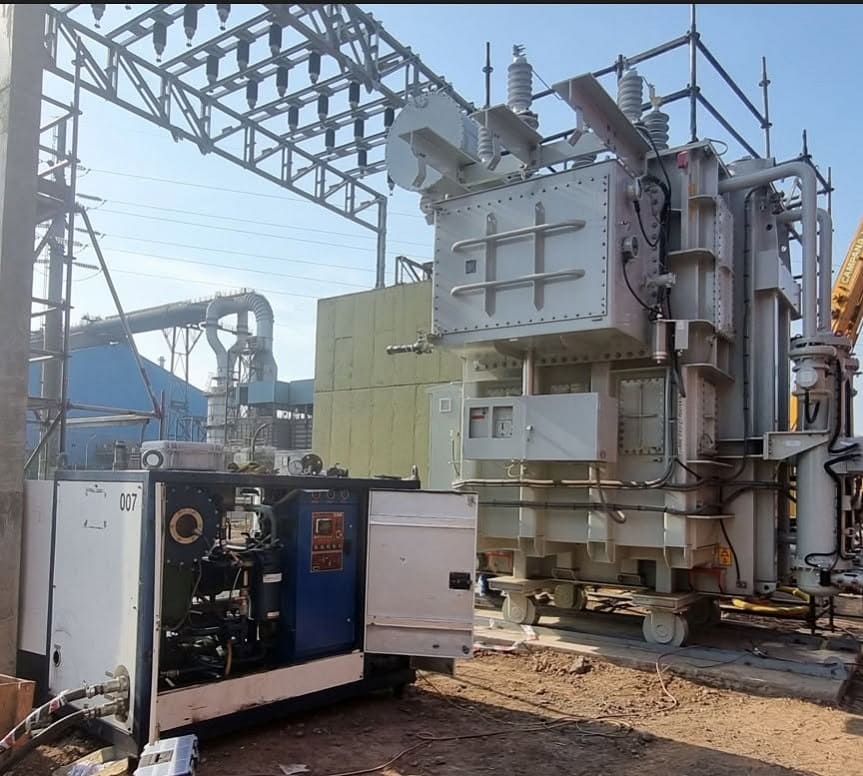

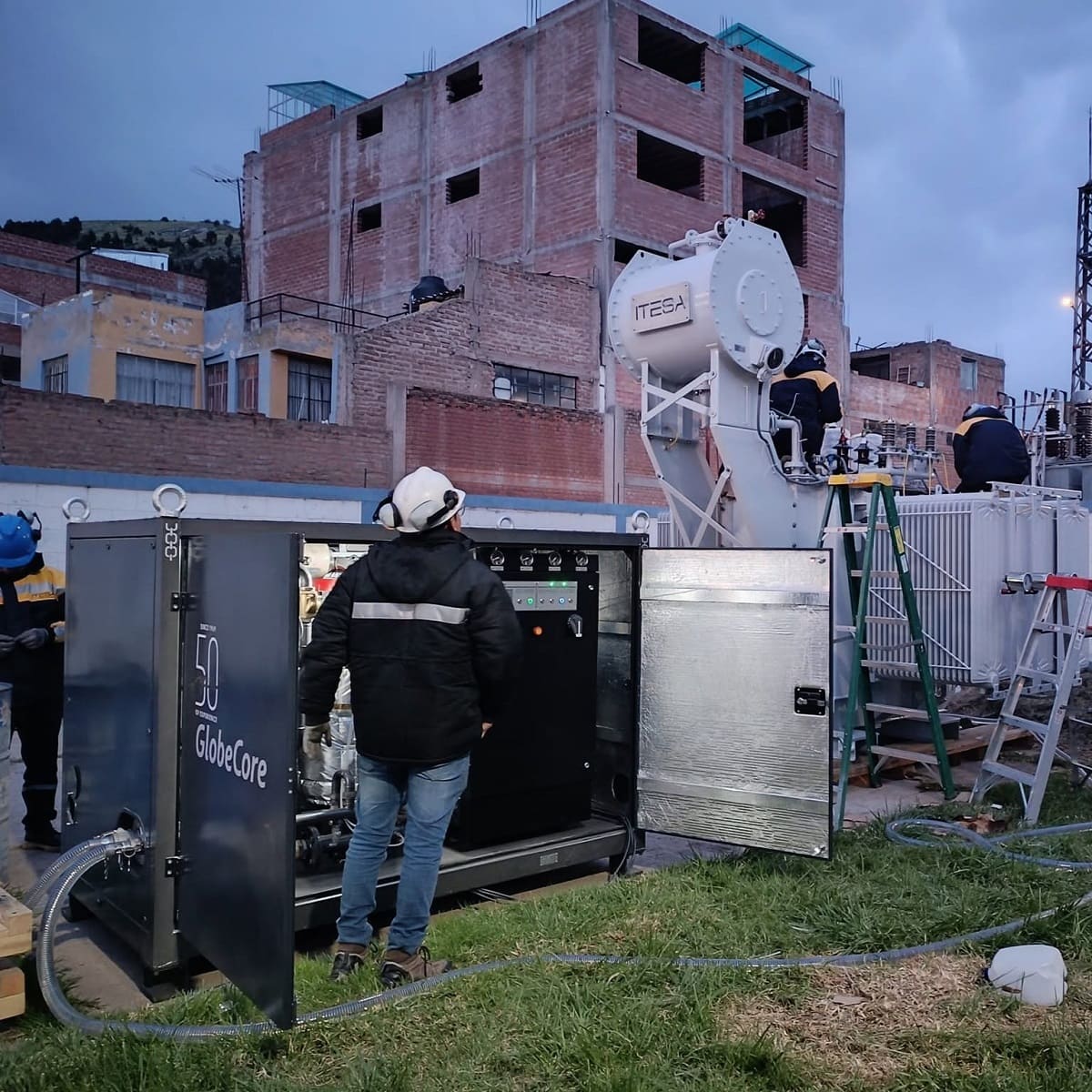

L’équipement peut être utilisé aussi bien dans des installations fixes que lors d’opérations de maintenance sur site. Sa conception compacte facilite son transport et permet une mise en service rapide dans différents lieux d’exploitation.
Le raccordement direct au transformateur réduit les temps d’intervention et élimine la nécessité de démontage ou de déplacement de l’équipement, ce qui diminue les risques opérationnels et les coûts de maintenance.
GlobeCore Maroc fabrique des unités de la série CMM équipées d’une fonction de dégazage profond de l’huile, avec des capacités de traitement comprises entre 4000 et 15000 litres par heure. Pour sélectionner le modèle d’équipement le mieux adapté, consultez nos spécialistes techniques.
| N° | Paramètre | Valeur |
|---|---|---|
| 1 | Débit, m³/h, au minimum | |
| • mode dégazage, déshumidification, séchage et filtration | 4 | |
| • mode chauffage et filtration | 7 | |
| 2 | Plage de réglage du débit, m³/h | 0,5-4,0 |
| 3* | Paramètres de l’huile usagée : | |
| • teneur volumétrique en gaz dans l’huile, %, pas plus de | 0,1 | |
| • teneur massique en humidité dans l’huile, ppm, pas plus de | 10 | |
| • classe de pureté selon ISO 4406 | 16/14/12 | |
| • finesse de filtration, µm | 5 | |
| • tension de claquage, kV, au minimum | 70 | |
| 4 | Température maximale de l’huile en sortie en mode chauffage, °C | 90 |
| 5 | Coefficient de filtration | ≥50 |
| 6 | Pression en sortie, MPa | 0,2 |
| 7 | Hauteur de refoulement de l’huile par rapport au raccordement, m (yd) | 20/22 |
| 8 | Puissance du réchauffeur d’huile, kW | 50±10 % |
| 9 | Puissance surfacique spécifique du réchauffeur, W/cm², pas plus de | 1,15 |
| 10 | Puissance maximale consommée, kW, pas plus de | 65 |
| 11 | Paramètres d’alimentation électrique | |
| • tension, V | Personnalisable | |
| • fréquence, Hz | ||
| 12 | Dimensions, mm, pas plus de (sans remorque / avec remorque) | |
| • longueur | 2600 / 3750 | |
| • hauteur | 1250 / 1840 | |
| • largeur | 1500 / 1940 | |
| 13 | Poids, kg, pas plus de (sans remorque / avec remorque) | 1000 |
Note – * avec les paramètres initiaux de l’huile :
- teneur volumétrique en gaz : pas plus de 10,5 % ;
- teneur massique en humidité : pas plus de 0,005 % (50 ppm) ;
- température : non inférieure à 0 °C.
Avantages de la machine de dégazage de l’huile CMM-4/7
- Aucun recours aux adsorbants : permet de déshydrater l’huile de transformateur sans utiliser de matériaux supplémentaires, ce qui simplifie le processus de traitement.
- Fonctionnement propre et écologique : ne génère aucune pollution atmosphérique ni de déchets nécessitant un stockage ou une élimination spécifique.
- Facilité d’utilisation et de maintenance : conception intuitive permettant une utilisation sûre et une maintenance minimale par le personnel.
- Maintien des caractéristiques optimales de l’huile : même après un seul cycle de traitement, l’huile conserve ses propriétés diélectriques à un niveau optimal.
- Faible consommation d’énergie : optimisation de la consommation électrique permettant de réduire les coûts d’exploitation.
- Niveau sonore réduit : fonctionnement silencieux améliorant les conditions de travail sur site ou en laboratoire.

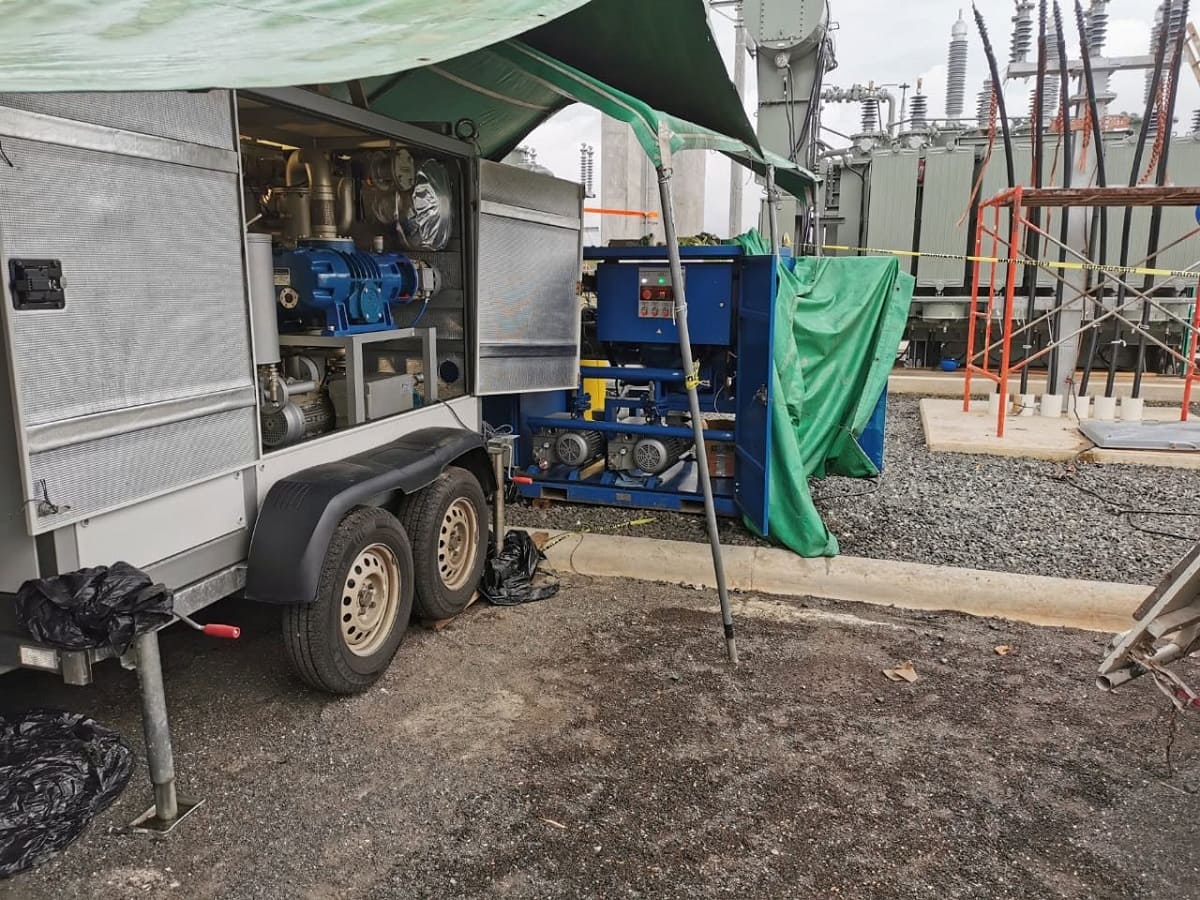

- Portabilité et installation simplifiée : l’unité peut être facilement installée sur une remorque et utilisée directement sur le lieu d’exploitation du transformateur.
