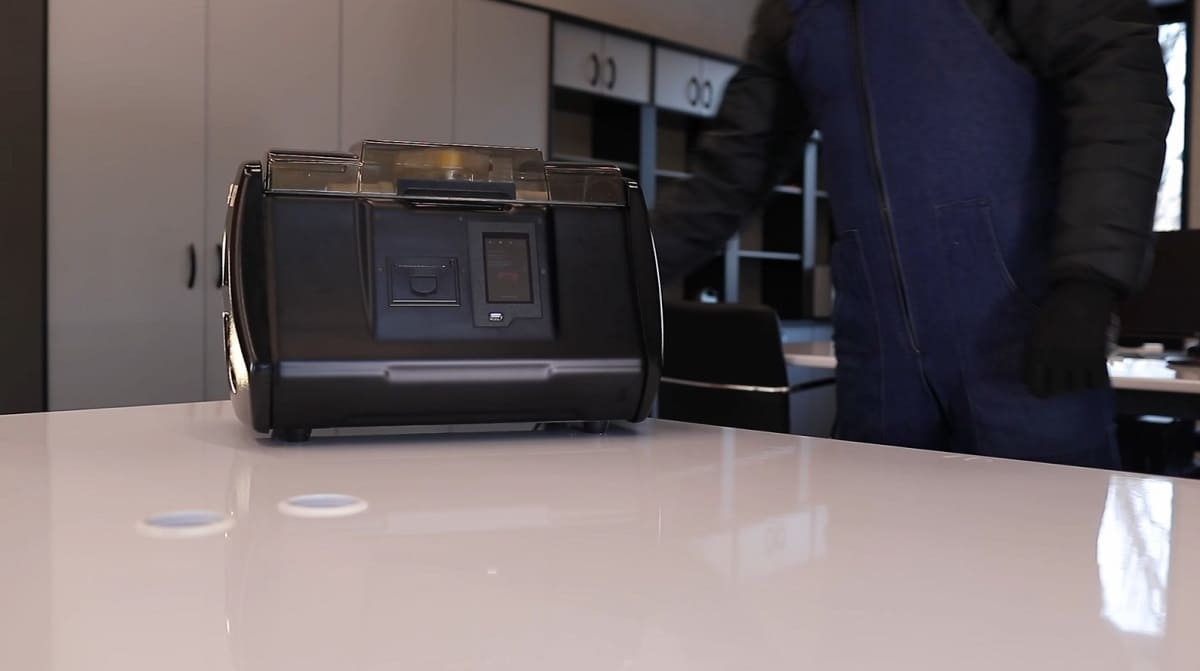

Testeur de tension de claquage de l’huile de transformateur TOR-80
Le testeur de tension de claquage de l’huile de transformateur TOR-80 est conçu pour mesurer le paramètre essentiel des huiles de transformateur et des autres diélectriques liquides : la tension de claquage électrique, avec une tension d’essai maximale de 80 kV. Cette gamme d’appareils pouvant être équipée de batteries pour un fonctionnement autonome, elle convient aux essais des huiles diélectriques aussi bien en laboratoire électrotechnique que sur site, directement à proximité des transformateurs, immédiatement après le prélèvement des échantillons d’huile.
Le testeur de tension de claquage de l’huile de transformateur TOR-80 se distingue par sa large plage de réglages et son fonctionnement entièrement automatique. Pour réaliser l’essai de l’huile, l’utilisateur peut sélectionner l’une des normes internationales déjà enregistrées dans la mémoire de l’appareil ou configurer indépendamment la procédure d’essai conformément aux normes nationales ou régionales en vigueur.
Normes prises en charge
Le testeur de tension de claquage de l’huile de transformateur TOR-80 réalise les essais de tension de claquage des huiles diélectriques conformément aux normes internationales largement reconnues suivantes :
- IEC 60156 ;
- ASTM D877 ;
- ASTM D1816 ;
- IRAM 2341 ;
- VDE 0370 ;
- normes configurables par l’utilisateur.
Principe de fonctionnement du testeur de tension de claquage de l’huile de transformateur TOR-80
Le TOR-80 est un appareil constitué d’un transformateur haute tension et de modules électroniques de commande et de mesure. Son principe de fonctionnement repose sur l’augmentation progressive de la tension au secondaire du transformateur haute tension, depuis zéro jusqu’au niveau provoquant le claquage du diélectrique liquide contenu dans la cellule d’essai.
La montée en tension est obtenue par une augmentation progressive de la tension appliquée à l’enroulement primaire au moyen d’un signal sinusoïdal. Ce processus est commandé par un microcontrôleur qui pilote le fonctionnement de l’onduleur.

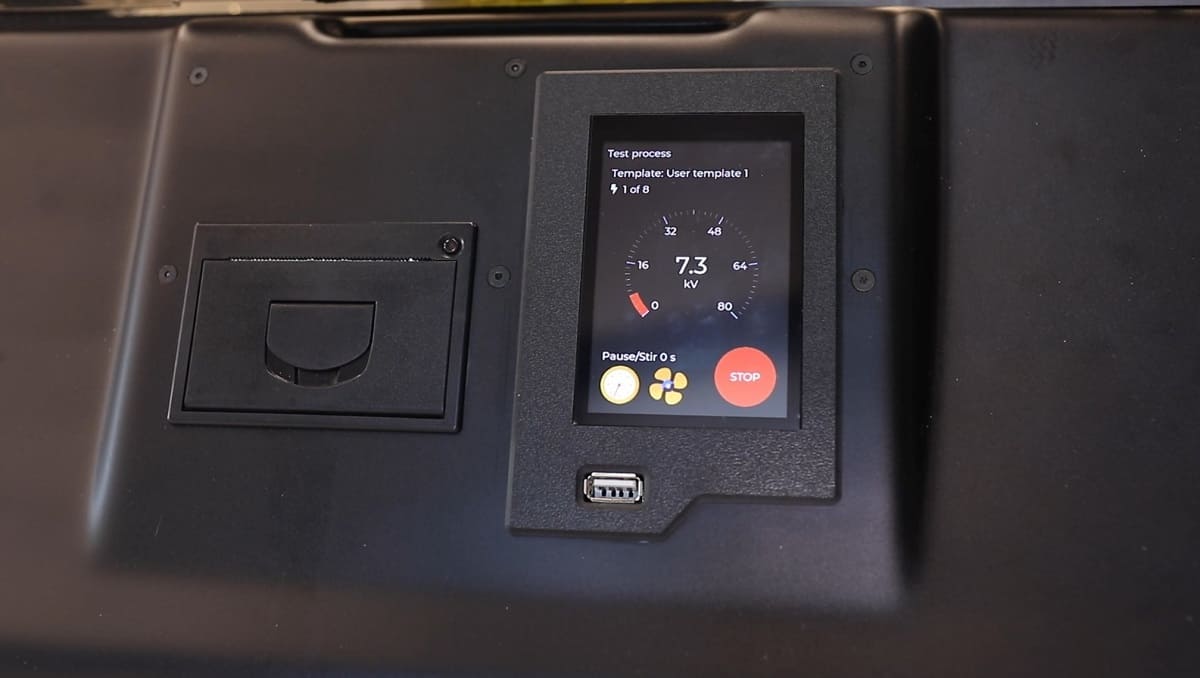

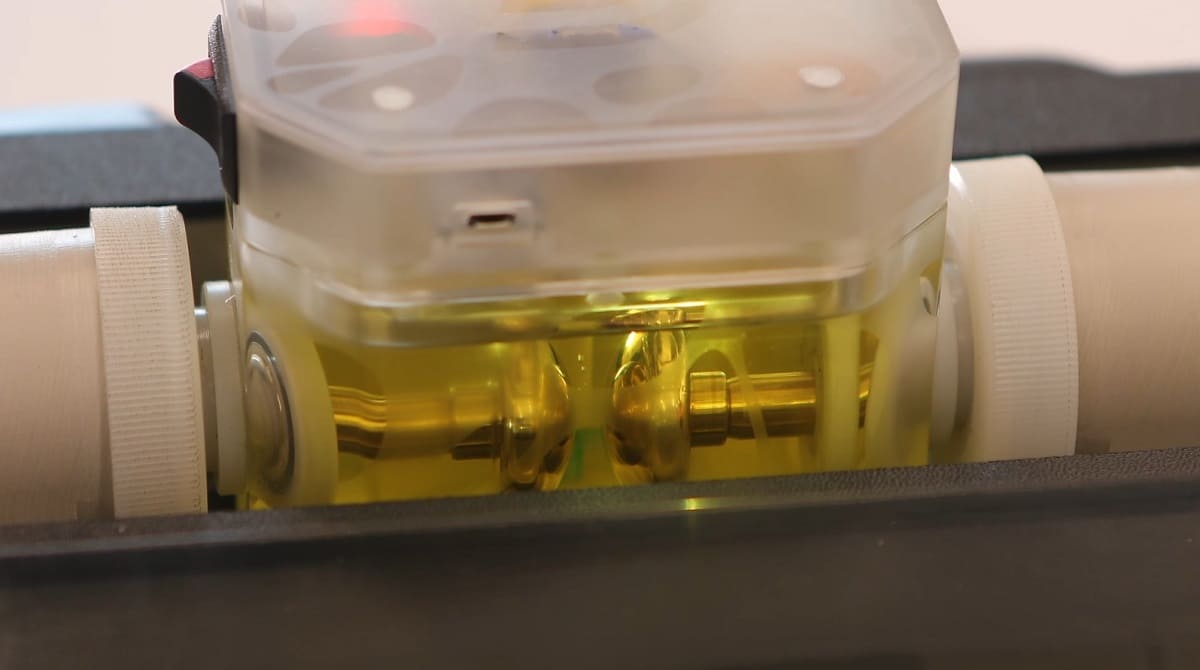

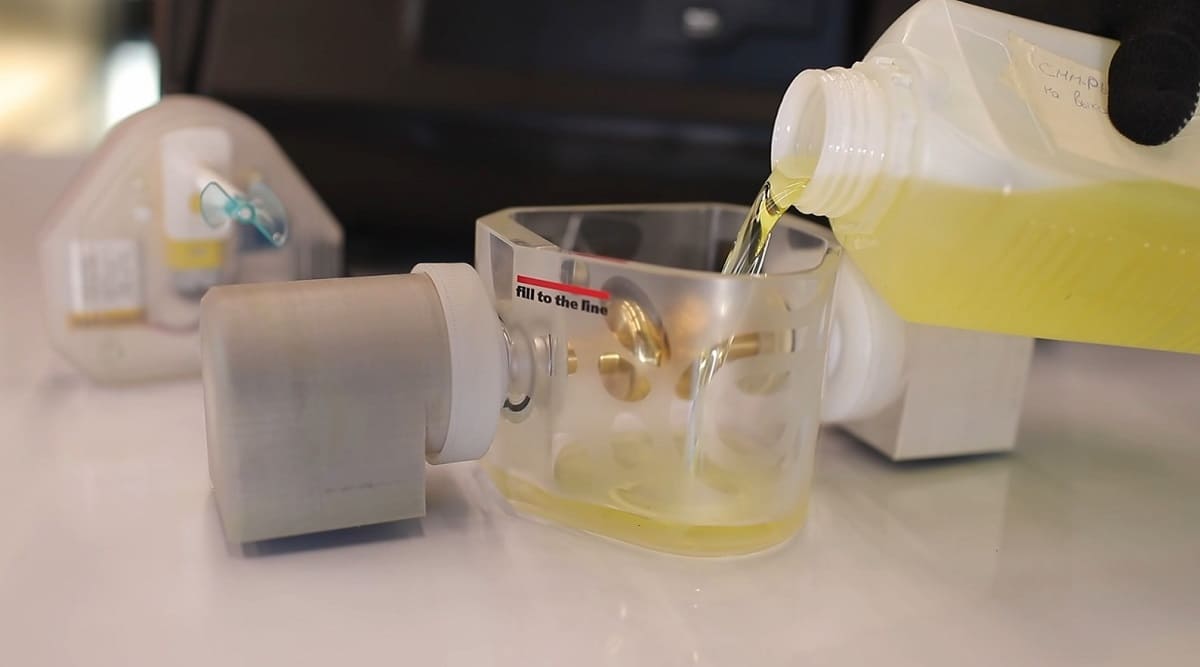

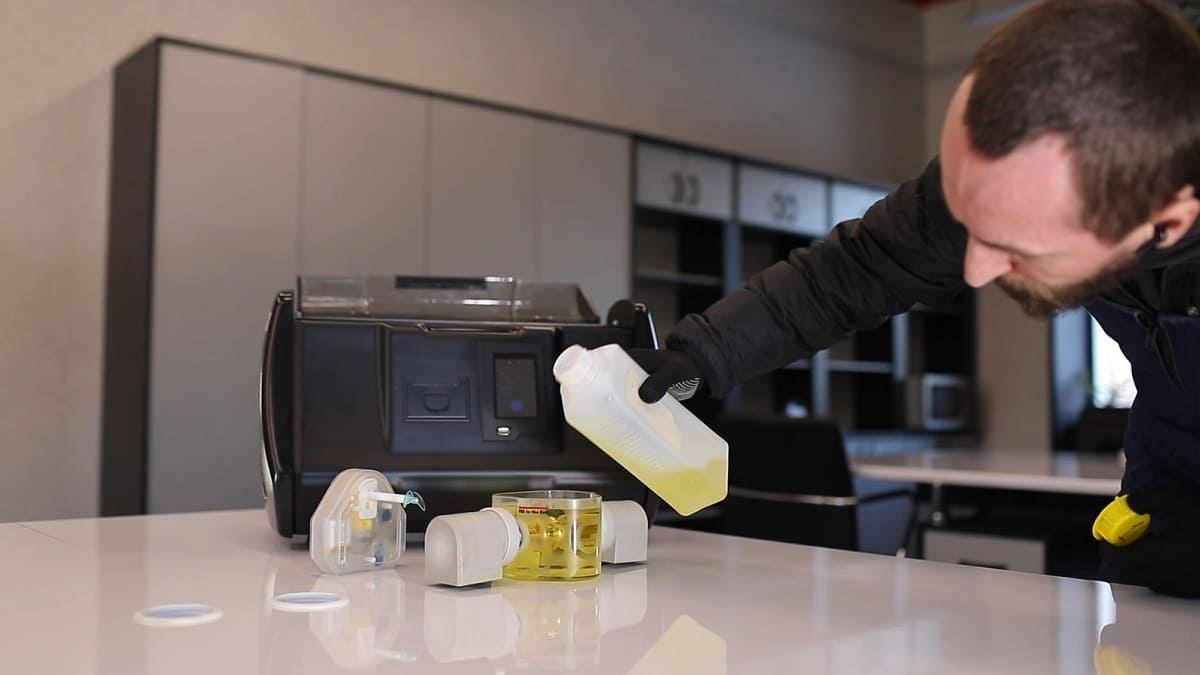

Pendant l’essai, une tension alternative de 50 à 60 Hz provenant de l’enroulement secondaire est appliquée au liquide diélectrique par l’intermédiaire des électrodes de la cellule d’essai. Le claquage électrique se produit dans l’intervalle entre les électrodes rempli d’huile.
| N° | Paramètre | Valeur |
|---|---|---|
| 1 | Tension d’alimentation en courant alternatif (avec batterie interne en charge), V | 85-264 |
| 2 | Fréquence de l’alimentation, Hz | 48-63 |
| 3 | Consommation électrique, VA | 250 max. |
| 4 | Tension de sortie maximale, kV | Sinusoïdale, jusqu’à 80 kV |
| 5 | Précision de mesure de la tension appliquée à la cellule d’essai | ±1 kV ±0,5 % |
| 6 | Vitesse de montée en tension, kV/s | De 0,5 à 10* |
| 7 | Résolution d’affichage de la tension de sortie, V | 100 |
| 8 | Temps de coupure de la haute tension après le claquage, µs | 10 max. / 4 typique |
| 9 | Volume de la cellule d’essai, cm³ | 500 |
| 10 | Plage de mesure de la température, °C | 0-100 |
| 11 | Résolution de mesure de la température, °C | 0,1 |

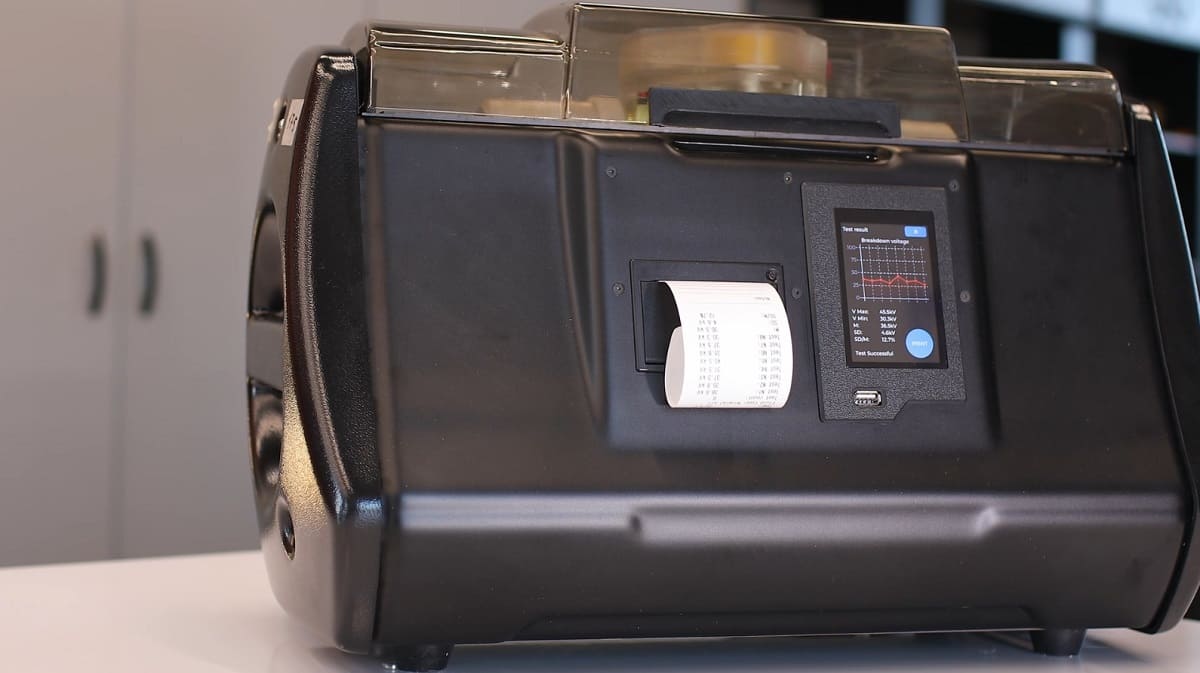

| 12 | Imprimante intégrée | Oui |
| 13 | Température de fonctionnement, °C | 0 à +50 |
| 14 | Température de stockage, °C | De –20 à +60 |
| 15 | Humidité relative, % | Jusqu’à 90 %, sans condensation |
| 16 | Dimensions, mm | 510 × 300 × 334 |
| 17 | Poids, kg, max. | 30 |
| 18 | Poids avec batterie interne, kg, max. | 35 |
* Configurable.
Principaux avantages du testeur de tension de claquage de l’huile de transformateur TOR-80
- mesure automatique et précise de la tension de claquage jusqu’à 80 kV ;
- coupure instantanée de la tension d’essai en cas de claquage, en seulement 4 μs ;
- fonctionnement autonome ou en réseau, avec transfert des données vers un ordinateur, création d’une base de données, génération de rapports et de graphiques, ainsi qu’impression des résultats ;
- logiciel compatible avec les procédures de mesure normalisées et personnalisées, adapté aux travaux de recherche ;
- utilisation et maintenance simples.
