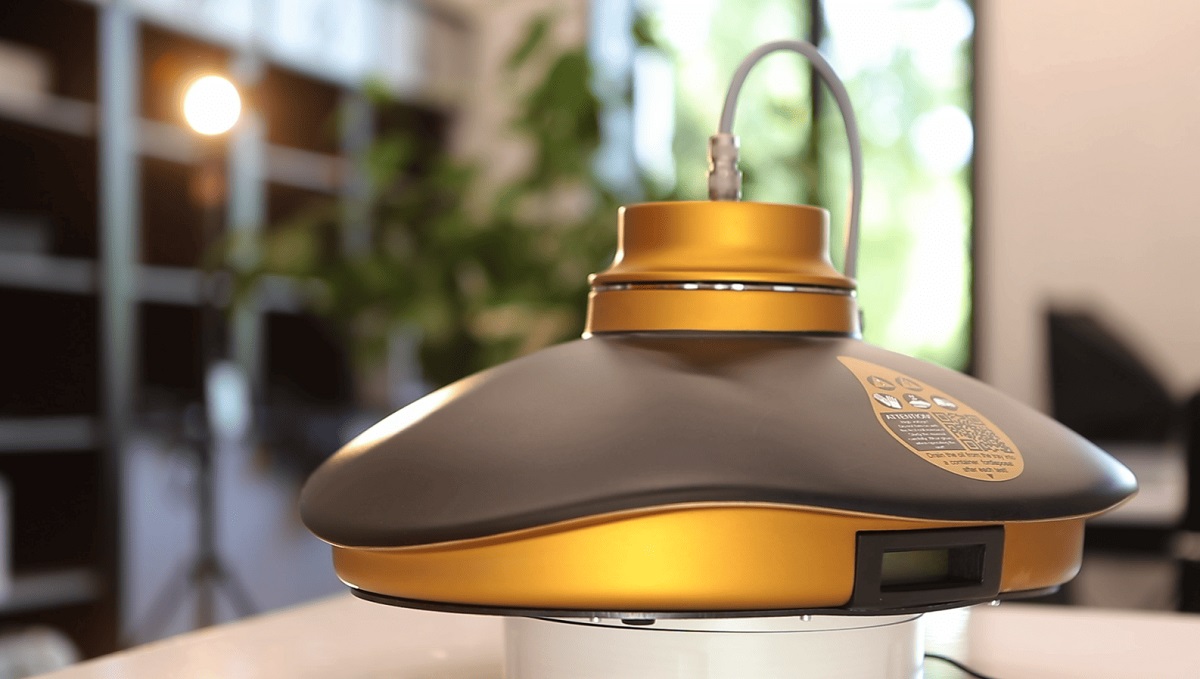

Testeur de tangente delta de l’huile de transformateur TOR-3
Le testeur de tangente delta de l’huile de transformateur TOR-3 est une solution avancée destinée à l’analyse des huiles diélectriques utilisées dans les transformateurs et les équipements électriques de puissance. Sa conception répond aux besoins des laboratoires, des ateliers de maintenance et des entreprises d’électricité qui exigent un diagnostic précis et fiable de l’état de l’isolation.

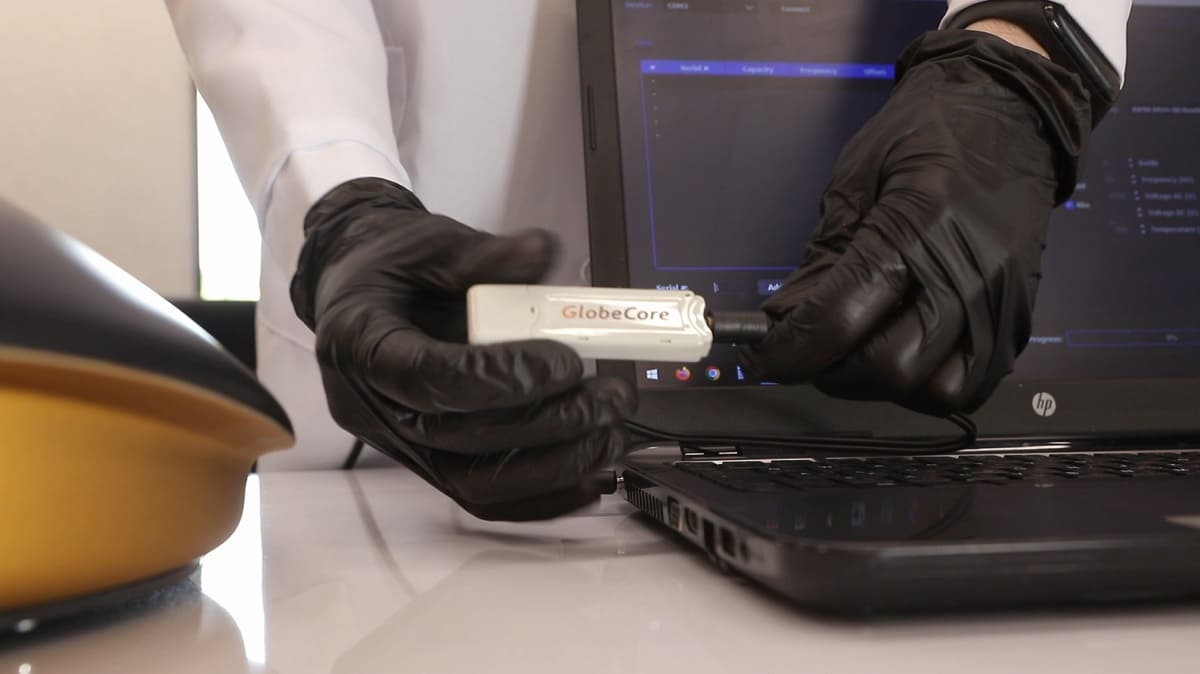

Outre la mesure du facteur de dissipation diélectrique, ou tangente delta (tan δ), le TOR-3 permet de déterminer des paramètres essentiels tels que la résistivité volumique et la permittivité relative. Il fournit ainsi une évaluation complète de la qualité de l’huile isolante. L’appareil fonctionne en mode entièrement automatique, ce qui réduit l’influence de l’opérateur et garantit une excellente répétabilité des résultats. Son fonctionnement nécessite un ordinateur personnel.
Normes prises en charge
Le testeur de tangente delta de l’huile de transformateur TOR-3 réalise les essais des huiles diélectriques conformément aux normes internationales reconnues suivantes :
- IEC 60247:2004 ;
- ASTM D924 ;
- ASTM D1169.
Principe de fonctionnement du testeur de tangente delta de l’huile de transformateur TOR-3
Le fonctionnement du TOR-3 repose sur la mesure simultanée de la réponse électrique d’une cellule d’essai remplie d’huile diélectrique et de celle d’un condensateur de référence. Une tension d’essai sinusoïdale contrôlée est appliquée simultanément aux deux éléments.
À partir de l’analyse du déphasage entre les signaux mesurés, l’appareil détermine le facteur de dissipation diélectrique, ou tangente delta (tan δ), qui constitue un paramètre essentiel pour l’évaluation des pertes diélectriques dans le système d’isolation. La permittivité relative est calculée à partir des caractéristiques capacitives de la cellule d’essai, ce qui permet de caractériser avec précision l’état de l’huile isolante.
La résistivité volumique est mesurée en appliquant une tension continue à la cellule d’essai et en enregistrant le courant traversant l’échantillon d’huile. La mesure est réalisée selon une méthode fondée sur la polarisation des électrodes.
Fonctions techniques supplémentaires et optimisation du processus d’essai

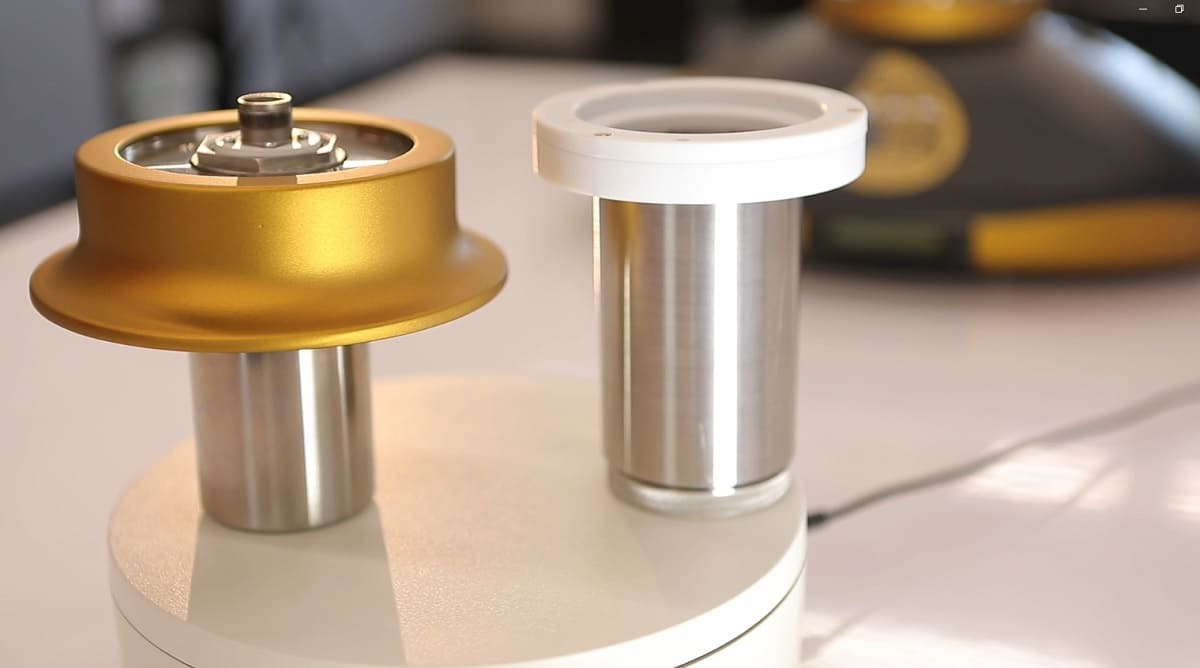

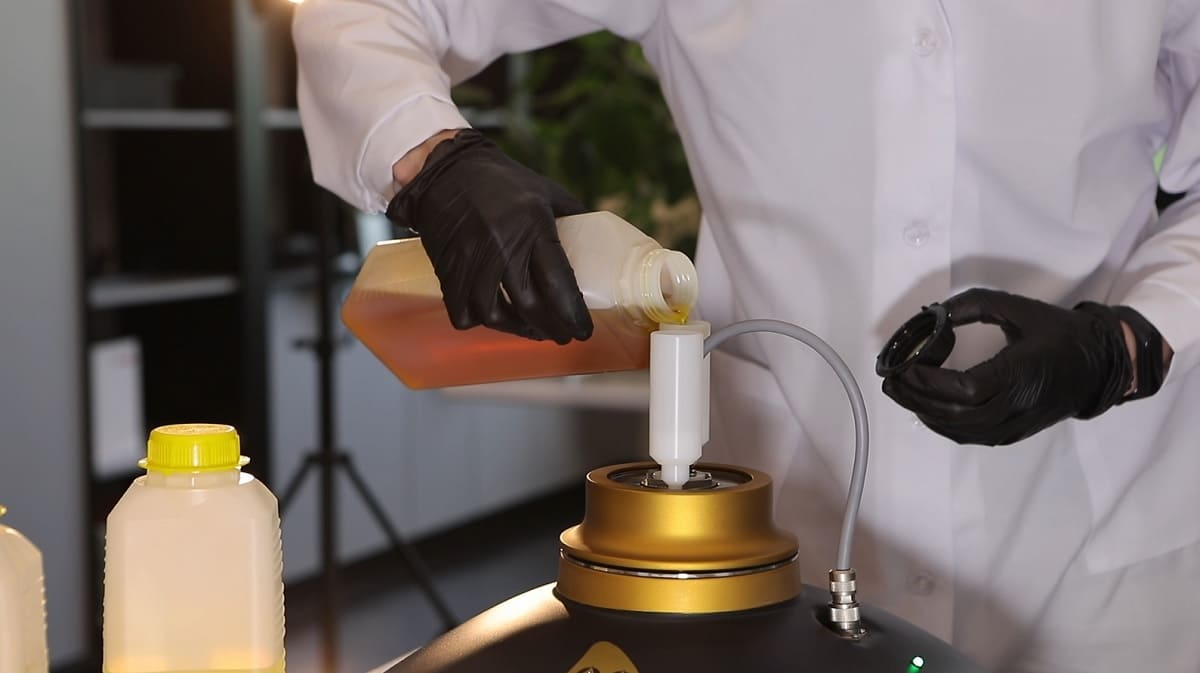

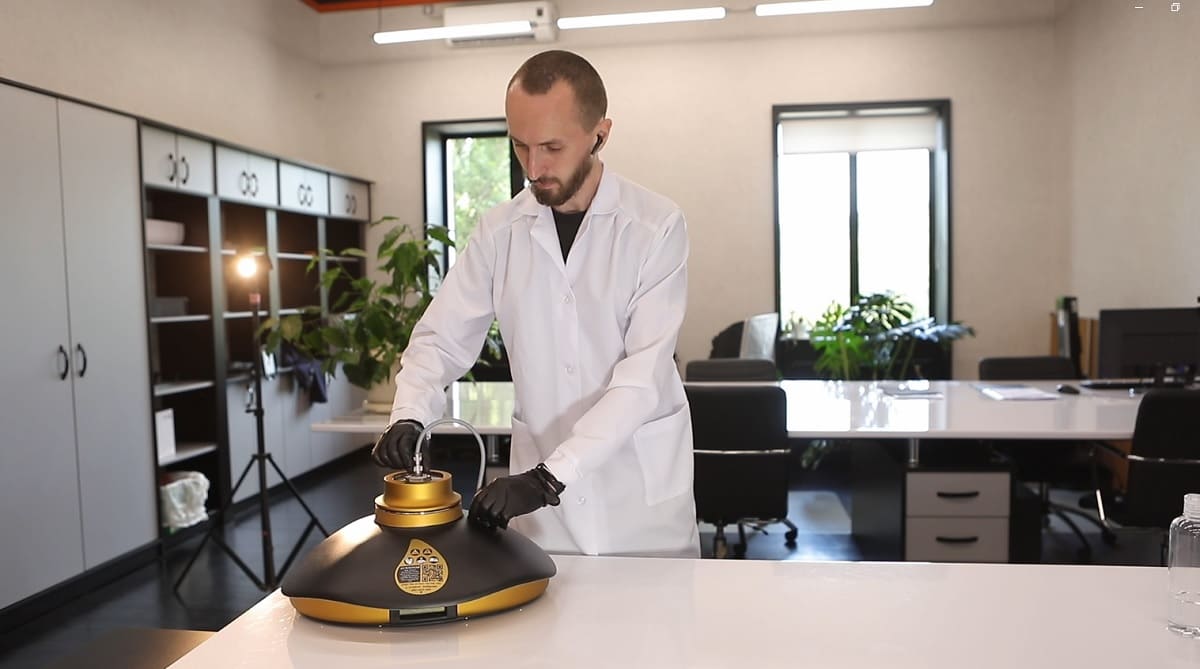

La cellule de mesure du testeur de tangente delta de l’huile de transformateur TOR-3 est conçue pour permettre un remplacement rapide des échantillons tout en réduisant au minimum la quantité d’huile nécessaire à chaque essai.
Le système intégré de chauffage par induction assure une mise en température rapide et homogène de l’échantillon conformément aux exigences des normes applicables. Cette régulation thermique uniforme permet de limiter les erreurs de mesure liées aux variations de température.

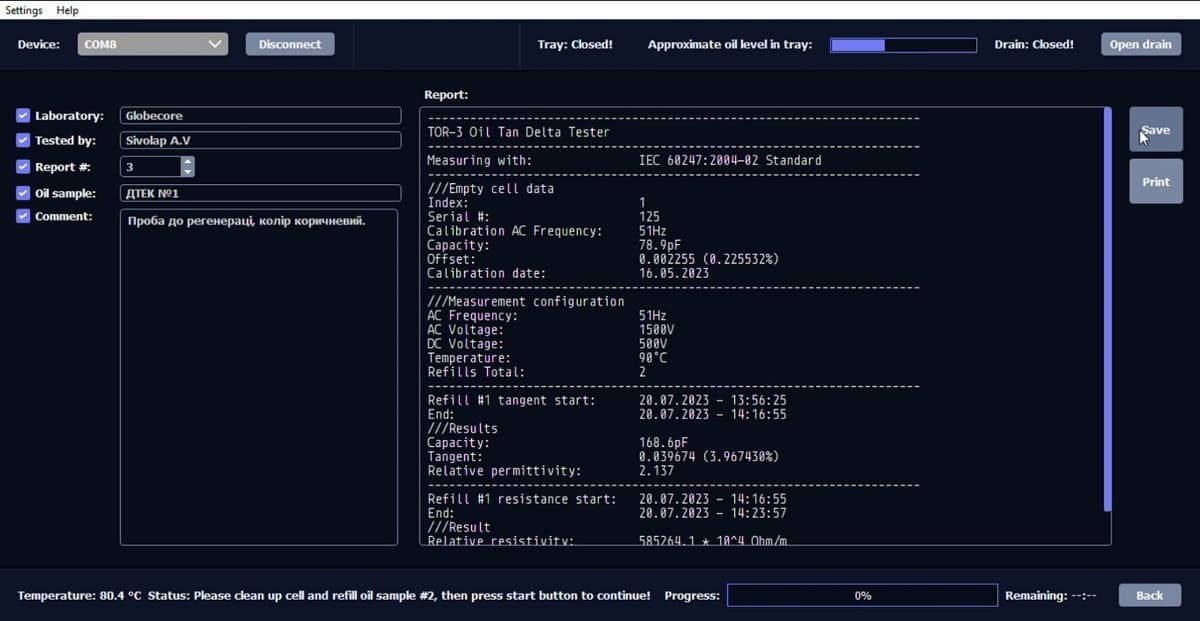

Le logiciel spécialisé installé sur l’ordinateur assure non seulement la commande automatique du cycle d’essai, mais également l’étalonnage automatique dans l’air, le traitement des données et la gestion électronique des rapports de mesure.
Grâce à la haute sensibilité de ses composants électroniques, l’appareil détecte de manière fiable les faibles variations des propriétés électriques de l’huile diélectrique dues au vieillissement, à la présence d’humidité, à l’oxydation ou à la dégradation thermique. Les résultats obtenus facilitent l’évaluation de l’état de l’isolation et permettent de détecter à temps les signes de détérioration de l’huile dans les équipements électriques de puissance.
| N° | Paramètre | Valeur |
|---|---|---|
| 1 | Tension d’alimentation en courant alternatif, V | 100-260 |
| 2 | Fréquence de l’alimentation, Hz | 48-63 |
| 3 | Puissance apparente consommée, VA | 250 max. |
| 4 | Tension alternative de mesure appliquée, kV | Sinusoïdale, 500–2000, sous tension |
| 5 | Plage de mesure du facteur de dissipation (tan δ) | 0,00001–4 |
| 6 | Résolution de mesure du facteur de dissipation (tan δ) | 1 × 10⁻⁶ |
| 7 | Erreur de mesure du facteur de dissipation (tan δ) | ± (1 % de la valeur mesurée + 0,00008) |
| 8 | Plage de mesure de la permittivité relative (εr) | 1,0-15,0 |
| 9 | Erreur de mesure de la permittivité relative (εr) | ±1 % |
| 10 | Plage de mesure de la capacité électrique, pF | 20-1000 |
| 11 | Erreur de mesure de la capacité électrique, pF | ± (1 % + 1 pF) |
| 12 | Plage de mesure de la température de l’huile, °C | 20-110 |
| 13 | Volume de la cellule de mesure, cm³ | 42 |
| 14 | Capacité électrique de la cellule vide, pF | 65-85 |
| 15 | Durée maximale d’une mesure, min | 5 |
| 16 | Plage de fréquence CA réglable, Hz | 45-65 |
| 17 | Résolution de mesure de la température, °C | 0,5 |
| 18 | Imprimante intégrée | Non |
| 19 | Température de fonctionnement, °C | 0-50 |
| 20 | Température de stockage, °C | De −20 à +60 |
| 21 | Humidité relative, % | Jusqu’à 90 %, sans condensation |
| 22 | Dimensions hors tout (L × l × H), mm | 400 × 450 × 300* |
| 23 | Poids maximal, g | 5300* |
* Avec la cellule de mesure installée et raccordée.
Principaux avantages du testeur de tangente delta de l’huile de transformateur TOR-3
- Fonctionnement entièrement automatique avec une intervention minimale de l’opérateur ;
- Mesures rapides, stables et hautement répétables ;
- Évaluation complète de l’état de l’huile diélectrique grâce à la mesure de la tangente delta (tan δ), de la résistivité volumique et de la permittivité relative ;
- Conformité aux normes internationales IEC et ASTM ;
- Solution idéale pour les laboratoires d’essais, les ateliers de maintenance et les entreprises exploitant des équipements électriques de puissance.
