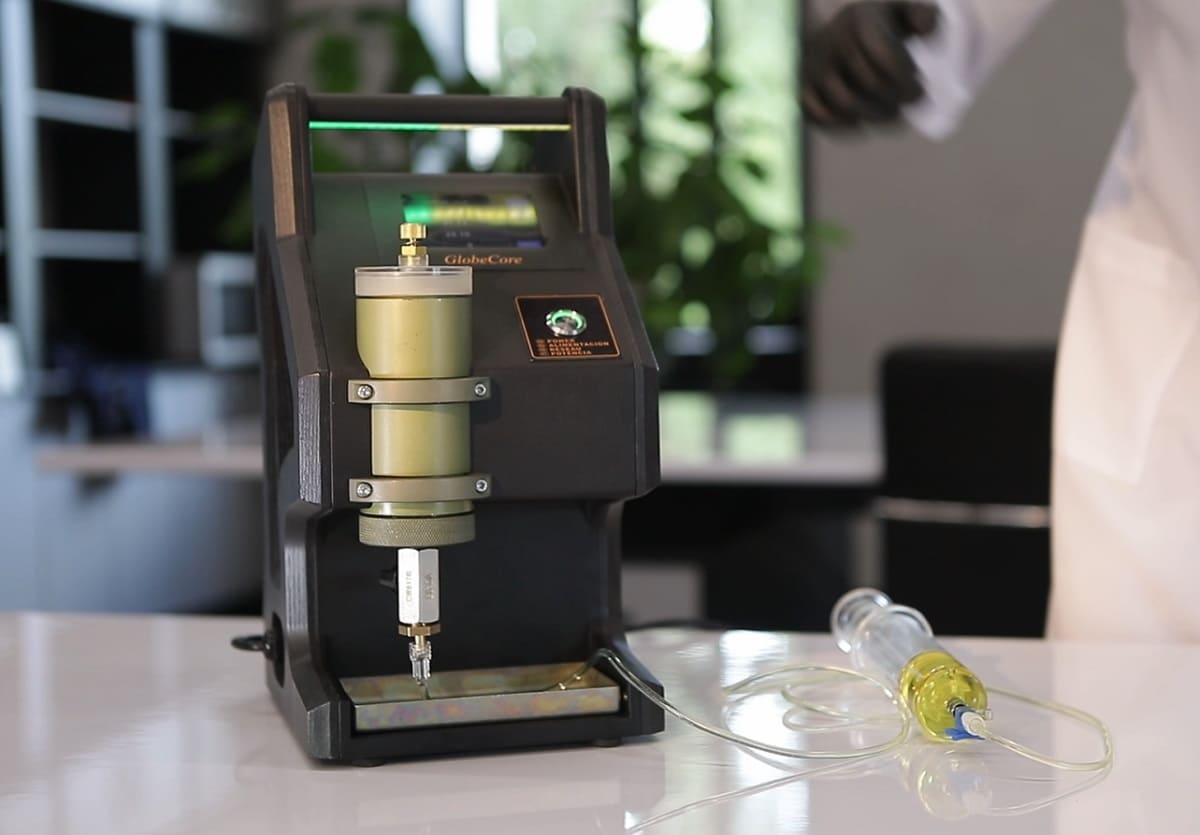

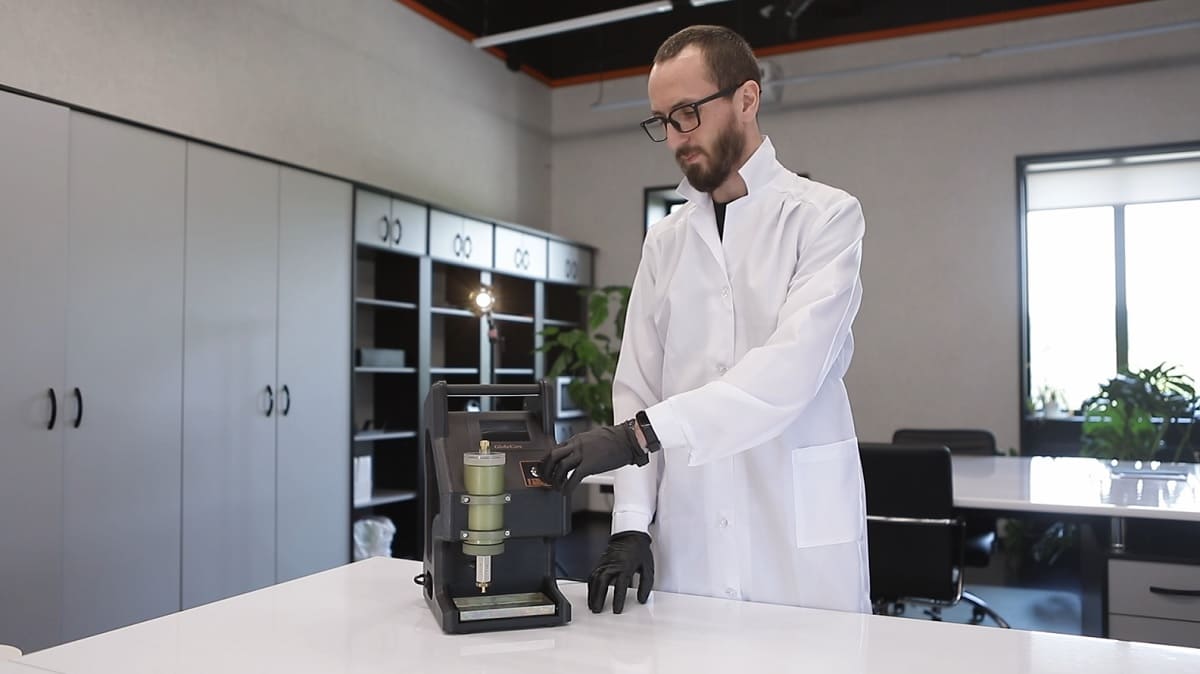

Testeur d’humidité et d’hydrogène de l’huile de transformateur TOR-2
Le testeur d’humidité et d’hydrogène de l’huile de transformateur TOR-2 est un appareil de contrôle rapide conçu pour déterminer, en quelques minutes, la teneur en humidité et en hydrogène d’un échantillon d’huile de transformateur.
L’objectif de cette mesure est d’évaluer rapidement deux paramètres essentiels de l’huile de transformateur : la teneur en humidité, qui constitue l’un des principaux facteurs de dégradation des propriétés diélectriques de l’huile, et la teneur en hydrogène, l’un des gaz caractéristiques susceptibles d’être générés en cas de développement de défauts internes dans le transformateur.
L’analyse d’un échantillon à l’aide du testeur d’humidité et d’hydrogène de l’huile de transformateur TOR-2 fournit des informations complémentaires permettant de décider s’il est nécessaire de réaliser une analyse plus approfondie de l’huile de transformateur.
L’une des principales caractéristiques du testeur d’humidité et d’hydrogène de l’huile de transformateur TOR-2 est sa capacité à mesurer avec précision la teneur en humidité et en hydrogène, même lorsque leurs concentrations sont très faibles.
Paramètres mesurés par le TOR-2

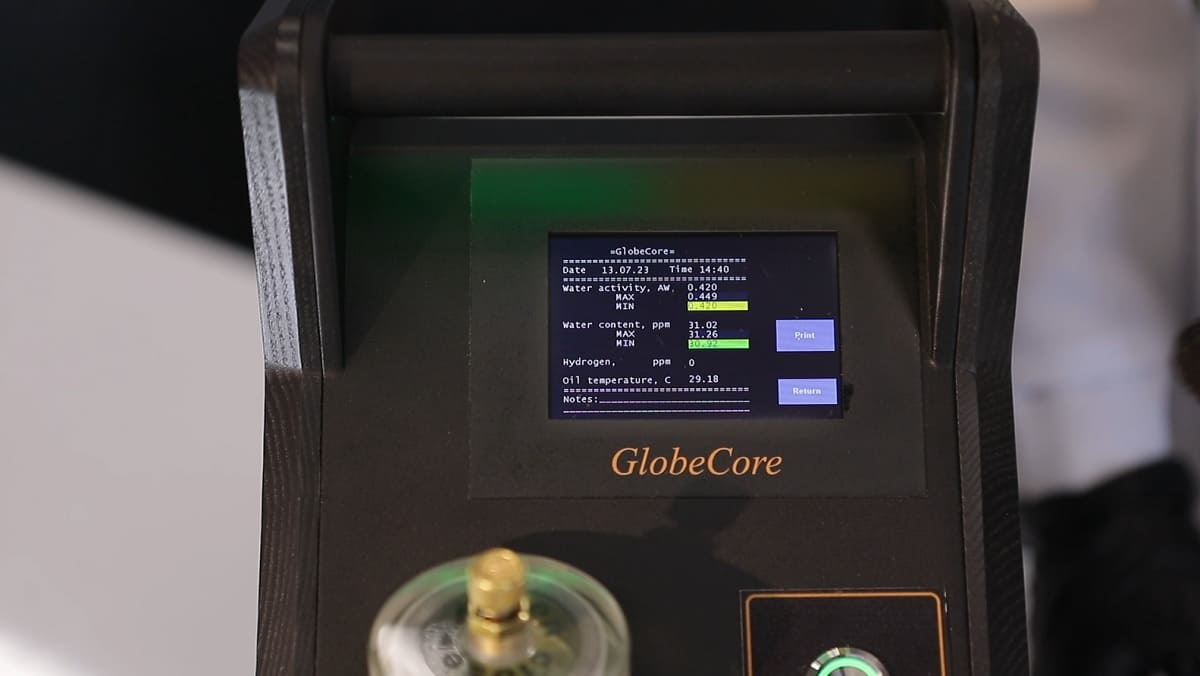

Le testeur d’humidité et d’hydrogène de l’huile de transformateur TOR-2 mesure les paramètres suivants :
- activité de l’eau dans l’huile de transformateur ;
- température ;
- teneur absolue en humidité de l’huile, en ppm (déterminée par calcul) ;
- teneur en hydrogène dissous dans l’huile (mesure directe).
Principe de fonctionnement du testeur d’humidité et d’hydrogène de l’huile de transformateur TOR-2
L’appareil mesure l’activité de l’eau au moyen d’un capteur capacitif offrant une excellente stabilité à long terme et une faible sensibilité aux différents types de contaminants. La température de l’huile est également mesurée. À partir de ces deux paramètres, l’appareil calcule automatiquement la teneur absolue en humidité.
La mesure de la teneur en hydrogène est réalisée à l’aide d’un capteur à semi-conducteur hautement sélectif, immergé directement dans l’huile. Ce capteur assure une grande précision et une excellente fiabilité des mesures directes. La faible solubilité de l’hydrogène dans l’huile ainsi que son coefficient de diffusion élevé permettent de détecter ce gaz même à de très faibles concentrations, facilitant ainsi l’identification précoce d’éventuels défauts internes du transformateur.
Possibilité d’analyse d’autres types d’huiles
Le TOR-2 est principalement conçu pour mesurer la teneur en humidité et en hydrogène dans les huiles de transformateur minérales. Toutefois, il peut également être utilisé pour mesurer ces paramètres dans les huiles isolantes à base d’esters.
| N° | Paramètre | Valeur |
|---|---|---|
| Mesure de l’humidité | ||
| 1 | Plage de mesure de l’activité de l’eau (aw) | 0…1 |
| 2 | Précision à 20 °C | ±0,02 aw (0…0,9 aw) ; ±0,03 aw (0,9…1 aw) |
| 3 | Mesure de la température | Oui |
| 4 | Température de l’huile, °C | 0…55 |
| Mesure de l’hydrogène | ||
| 6 | Plage de mesure, ppm | 25-5000 |
| 7 | Précision | 20 % de la valeur mesurée ou 25 ppm |
| 8 | Répétabilité | 10 % de la valeur mesurée ou 15 ppm |
| 9 | Temps de réponse | < 60 min (variation de 90 %) |
| 10 | Sensibilité croisée | Inférieure à 2 % vis-à-vis des autres gaz (CO, CO₂, hydrocarbures) |
| 11 | Température de l’huile, °C | 0…55 |
| 12 | Puissance, W | 60 |
| 13 | Tension d’alimentation monophasée, 50 Hz, V | 220 |
| 14 | Dimensions maximales, mm | |
| – Longueur | 235 | |
| – Largeur | 265 | |
| – Hauteur | 350 | |
| 15 | Poids maximal, kg | 10 |
Principaux avantages du testeur d’humidité et d’hydrogène de l’huile de transformateur TOR-2
- mesure de l’humidité et de l’hydrogène, même à de très faibles concentrations ;
- surveillance de la teneur en hydrogène pour la détection précoce des défauts internes du transformateur ;
- conception compacte ;

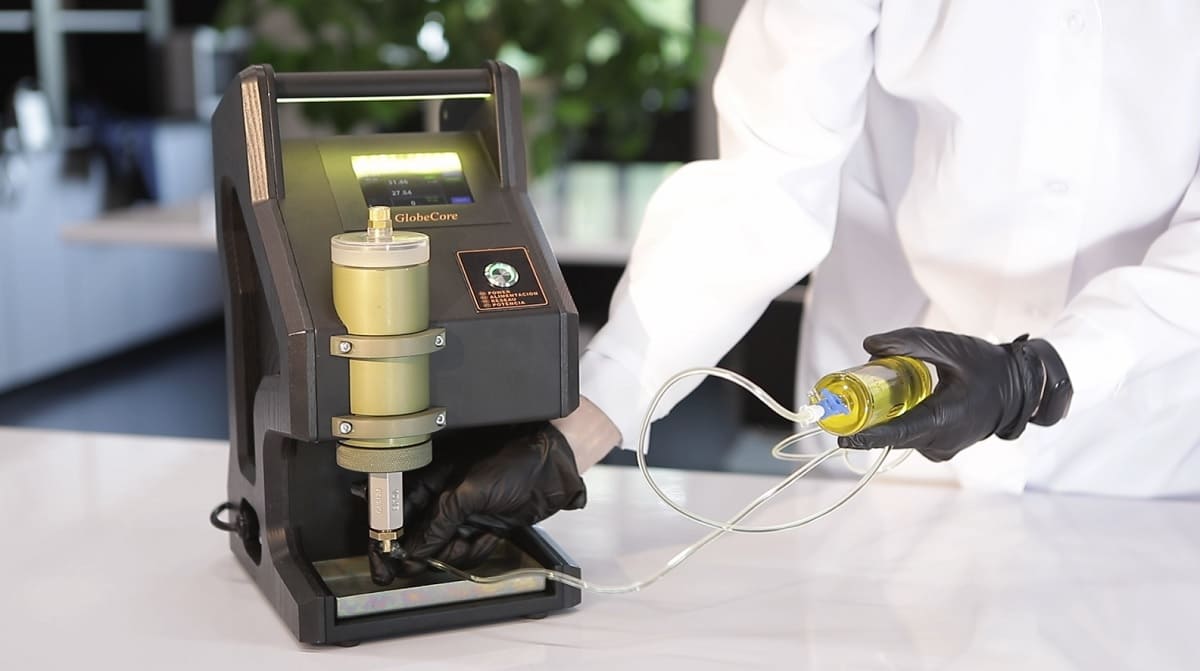

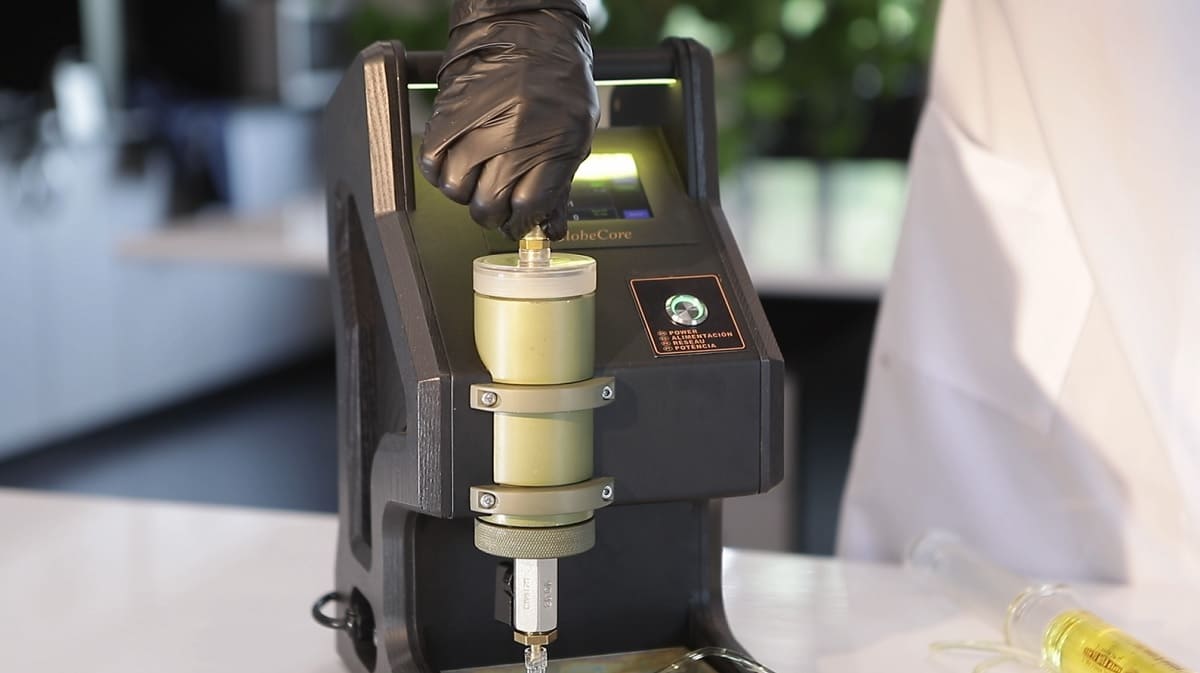

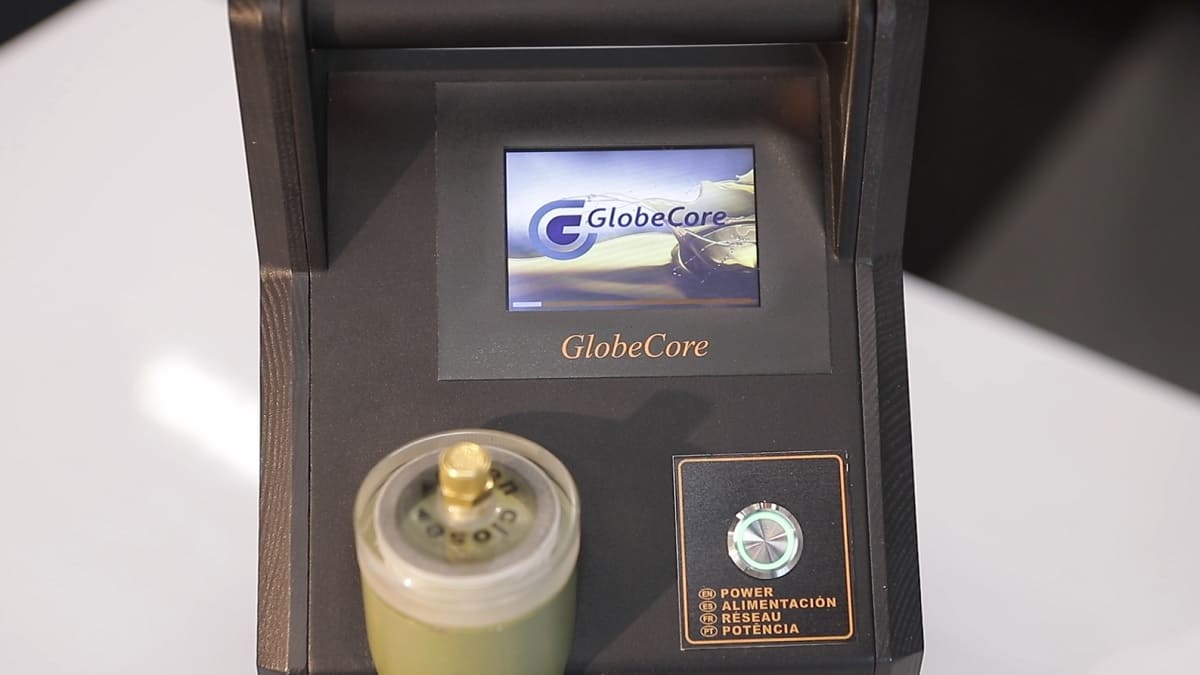

- utilisation simple grâce au récipient d’échantillon amovible et au bouton « Start » ;
- aucun consommable requis ;
- la présence d’autres gaz dissous dans l’huile n’affecte pas la précision des mesures ;
- étalonnage simple ;
- aucun entretien préventif requis.
