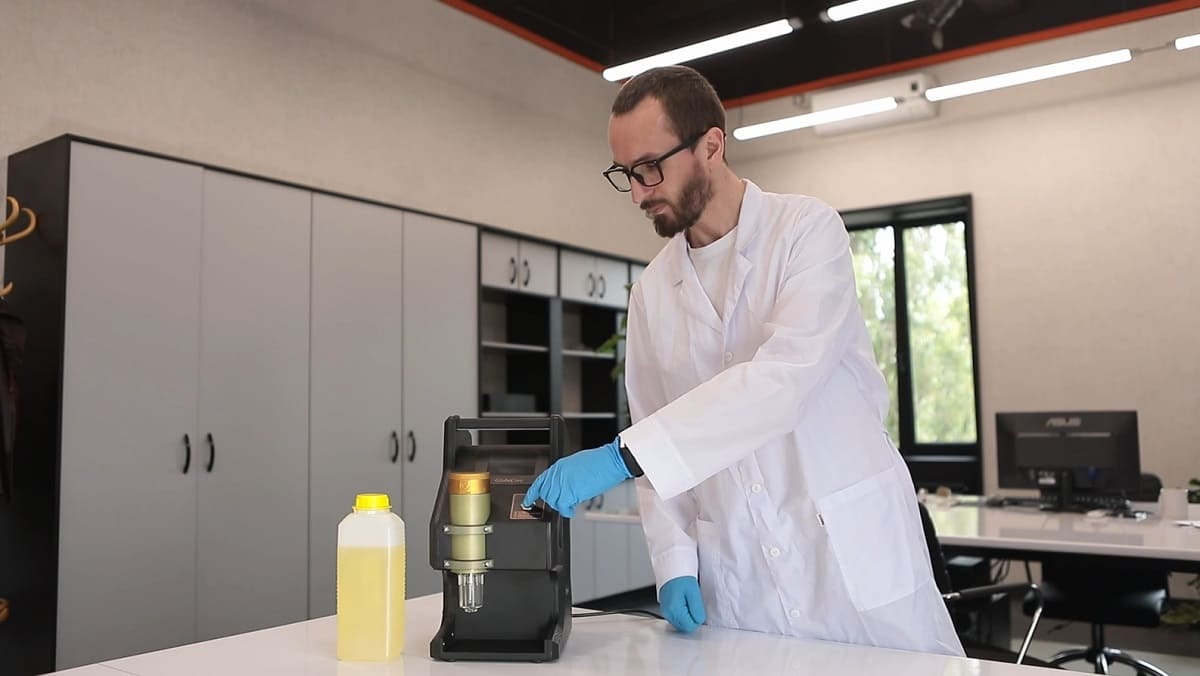

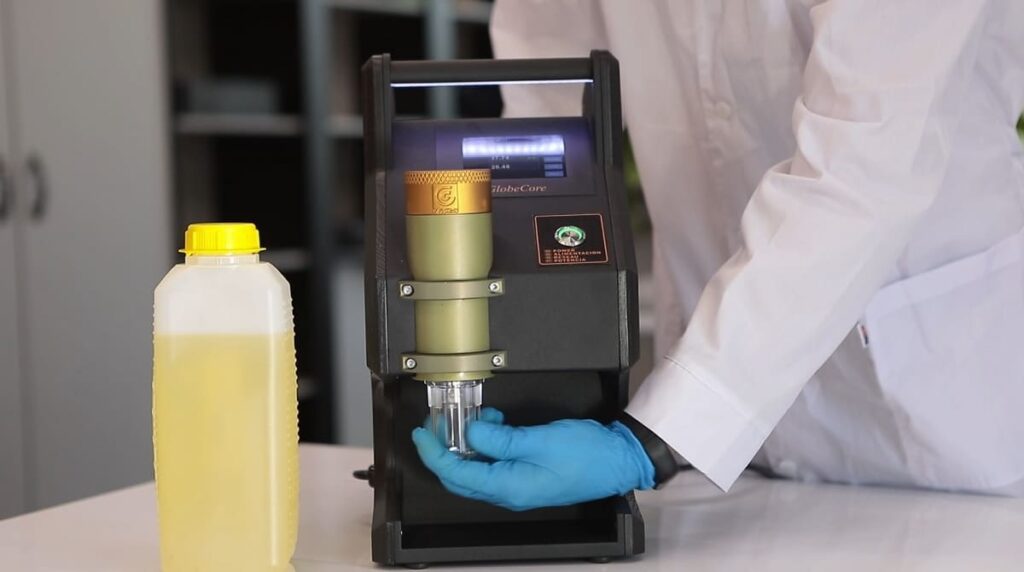

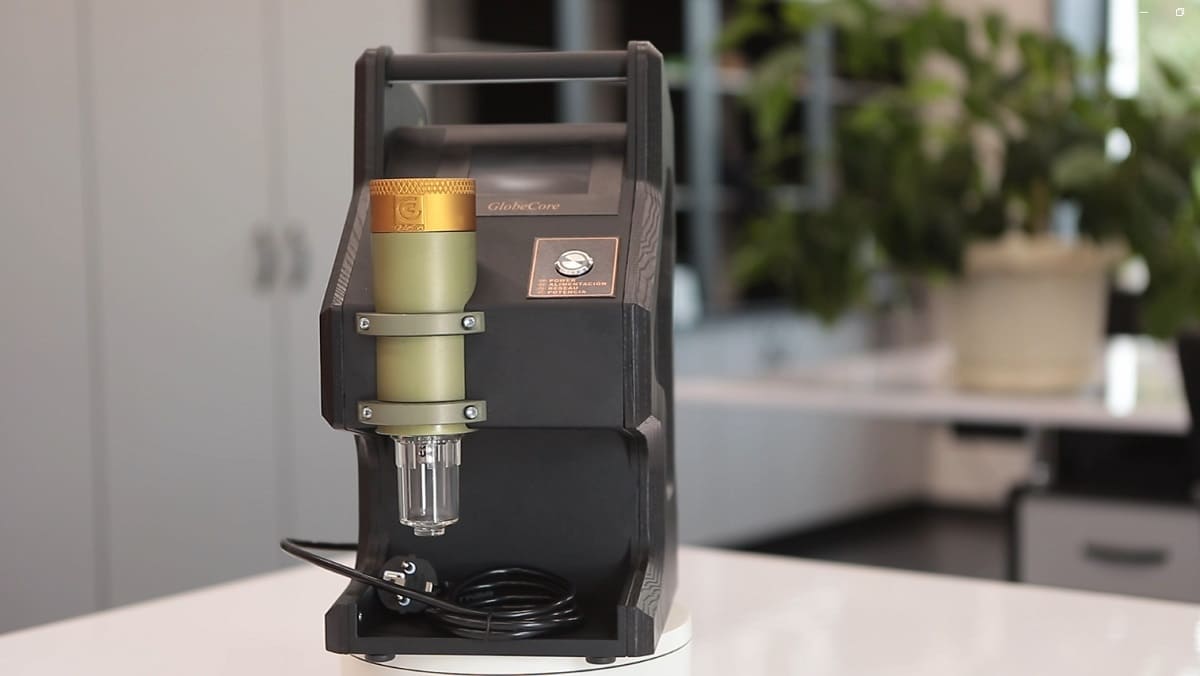

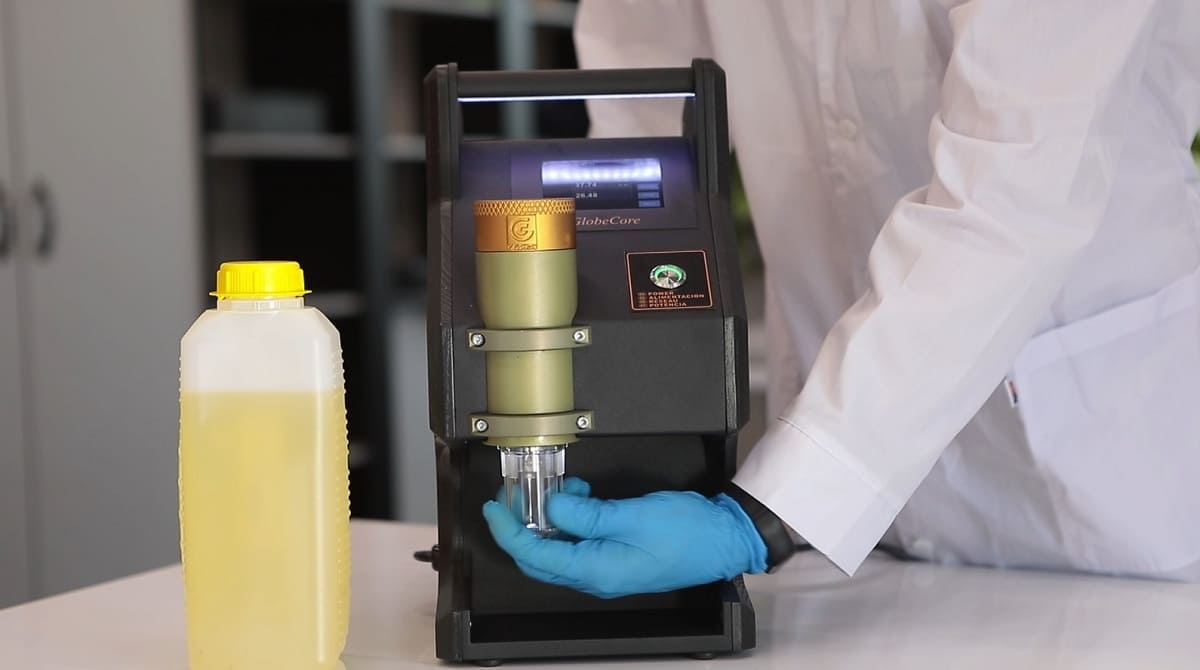

Testeur d’humidité de l’huile de transformateur TOR-1

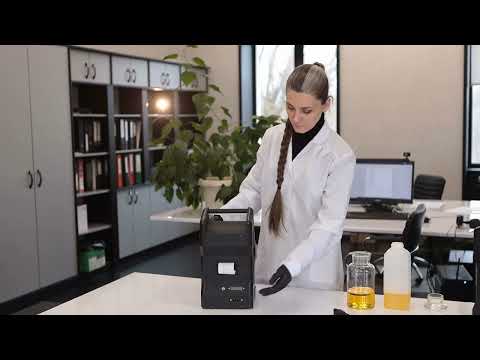

Le testeur d’humidité de l’huile de transformateur TOR-1 est un appareil de mesure rapide conçu pour déterminer, en quelques minutes seulement, la teneur en humidité d’un échantillon d’huile de transformateur. À la demande du client, l’appareil peut être équipé d’une batterie rechargeable (alimentation autonome), ce qui permet son utilisation aussi bien dans les laboratoires d’essais électriques que directement sur le terrain, à proximité du transformateur.
L’une des principales caractéristiques du testeur d’humidité de l’huile de transformateur TOR-1 est sa capacité à mesurer avec précision la teneur en humidité, même lorsque celle-ci est présente en très faibles quantités dans l’huile.
Paramètres mesurés par le TOR-1
Le testeur d’humidité de l’huile de transformateur TOR-1 mesure les paramètres suivants :
- activité de l’eau dans l’huile de transformateur ;
- température ;
- teneur absolue en humidité de l’huile, exprimée en ppm (déterminée par calcul).
Principe de fonctionnement du testeur d’humidité de l’huile de transformateur TOR-1

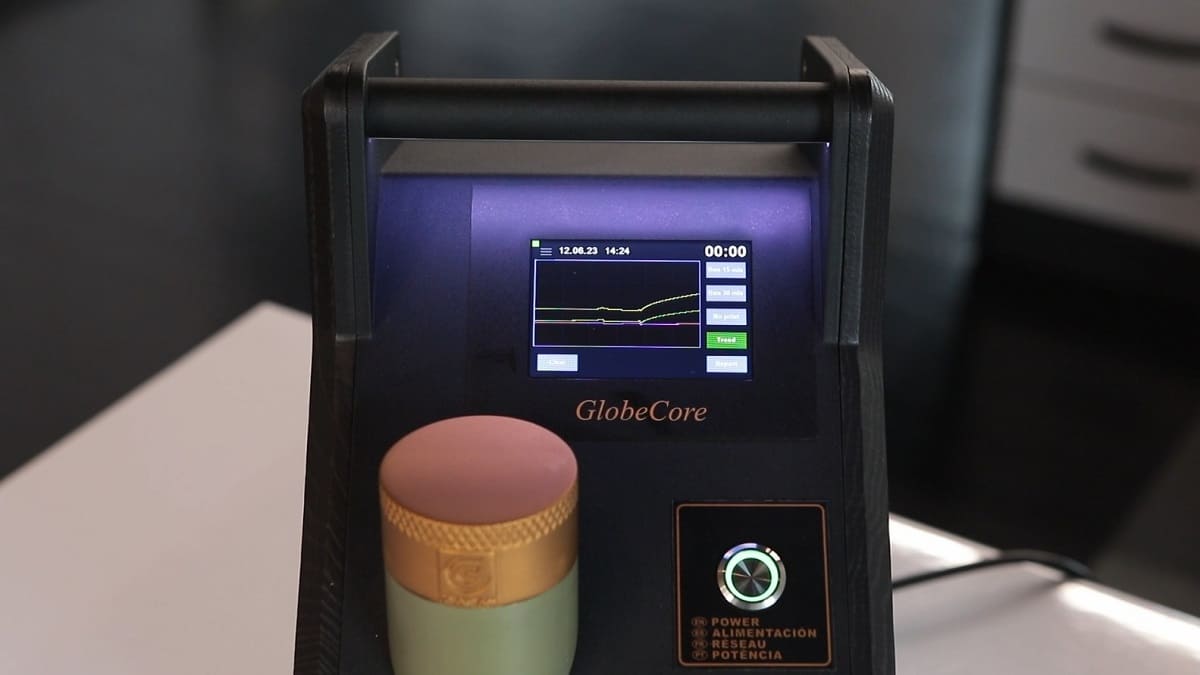

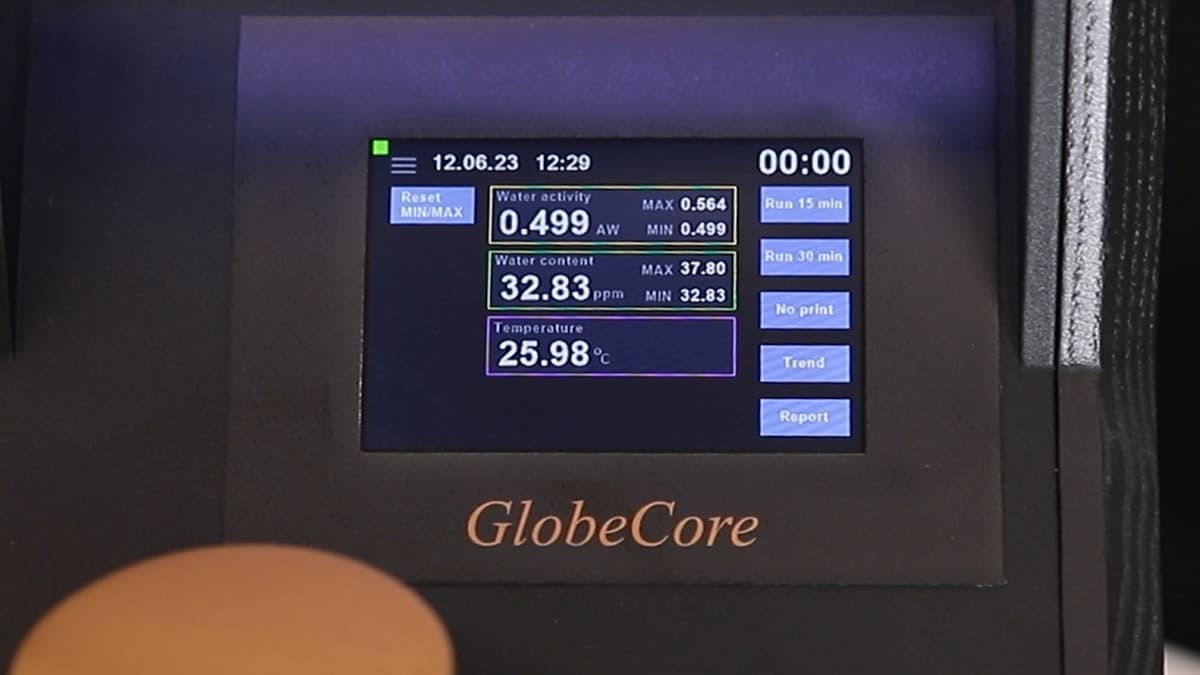

Le TOR-1 est équipé d’un capteur capacitif insensible aux différents types de contaminants présents dans l’huile. Ce capteur mesure l’activité de l’eau dans l’huile de transformateur. Simultanément, la température de l’échantillon est mesurée. À partir des valeurs d’activité de l’eau et de température obtenues, l’appareil calcule automatiquement la teneur en humidité de l’huile en ppm et affiche les résultats sur son écran tactile.
Mesure de l’humidité des huiles isolantes non minérales
Le testeur d’humidité de l’huile de transformateur TOR-1 peut également être utilisé pour mesurer la teneur en humidité des huiles de transformateur non minérales. Dans ce cas, la procédure d’essai nécessite une préparation préalable consistant à saisir dans l’appareil les paramètres spécifiques des huiles isolantes non minérales qui seront analysées.
| N° | Paramètre | Valeur |
|---|---|---|
| 1 | Plage de mesure de l’activité de l’eau (aw) | 0…1 |
| 2 | Plage de mesure de la teneur en eau dissoute, ppm | 0…500 |
| 3 | Précision à 20 °C | ±0,02 aw (0…0,9 aw) ; ±0,03 aw (0,9…1 aw) |
| 4 | Mesure de la température | Oui |
| 5 | Température du fluide de service, °C | 0…55 |
| 6 | Puissance absorbée, W | 10 |
| 7 | Tension d’alimentation monophasée, 50 Hz, V | 220 |
| 8 | Dimensions maximales, mm | |
| – longueur | 180 | |
| – largeur | 180 | |
| – hauteur | 380 | |
| 9 | Poids maximal, kg | 6 |
Principaux avantages du testeur d’humidité de l’huile de transformateur TOR-1
- conception compacte ;

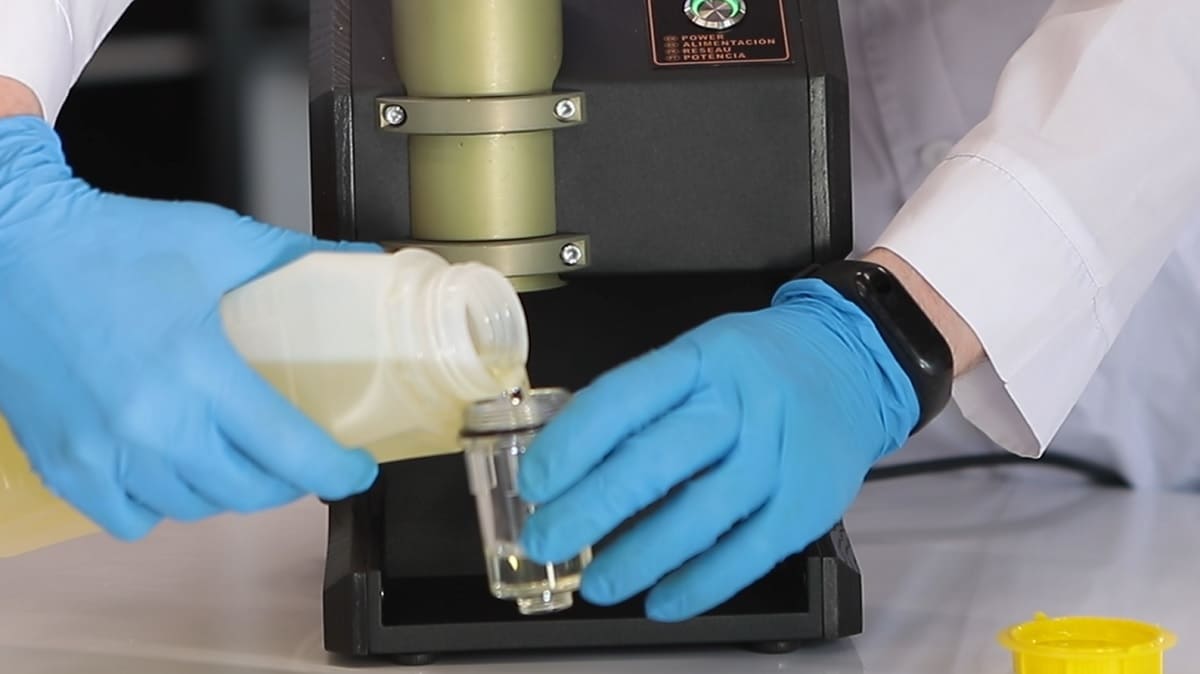

- utilisation simple : pour analyser un nouvel échantillon, il suffit de remplacer le récipient amovible et d’appuyer sur le bouton « Démarrer » ;
- fonctionnalité polyvalente ;
- fonctionnement autonome, sans nécessiter de connexion à un ordinateur ;
- parfaitement adapté aux essais sur site, à proximité du transformateur, grâce à sa conception renforcée (boutons métalliques antivandalisme, protection du capteur et protection intégrée des composants électroniques) ainsi qu’à son alimentation stabilisée ;
- impression directe des résultats de mesure grâce à l’imprimante intégrée.
