Le testeur de tension de claquage de l’huile des transformateurs est l’un des instruments clés du secteur énergétique, où la fiabilité des équipements dépend directement de l’état des matériaux isolants. Les défaillances des installations électriques entraînent souvent des conséquences économiques, sociales et environnementales importantes. Bien que les surtensions provoquées par la foudre soient l’une des principales causes de dommages à l’isolation, il existe d’autres processus moins évidents mais tout aussi dangereux liés à la dégradation de l’isolation liquide. Sous l’effet d’un champ électrique alternatif, ces défauts peuvent entraîner une diminution progressive de la rigidité diélectrique de l’huile et, par conséquent, une défaillance par claquage.

La rigidité diélectrique comme principal indicateur de la qualité de l’huile

La rigidité diélectrique de l’huile de transformateur est l’un des paramètres les plus importants pour déterminer son aptitude à l’emploi. Elle se définit comme le rapport entre la tension de claquage et la distance entre les électrodes. Plus cette valeur est élevée, meilleures sont les propriétés isolantes du liquide.

Une huile de transformateur bien filtrée et déshydratée peut présenter une tension de claquage supérieure à 60 kV, tandis qu’une huile vieillie ou contaminée peut afficher des valeurs deux, voire trois fois inférieures. La raison est claire : la présence d’humidité, de bulles de gaz ou de particules solides réduit considérablement la rigidité diélectrique, facilitant la formation de canaux conducteurs au sein du diélectrique. Même de faibles variations d’humidité ou d’impuretés dans l’huile peuvent provoquer une baisse drastique de la résistance électrique, créant les conditions propices aux décharges partielles.

Lorsque la tension entre les électrodes augmente progressivement, des étincelles isolées apparaissent d’abord et s’éteignent d’elles-mêmes. À mesure que le potentiel augmente, ces étincelles deviennent plus fréquentes jusqu’à ce qu’un claquage total se produise, moment où la résistance diélectrique chute à zéro. Cette valeur critique est enregistrée par le testeur de tension de claquage de l’huile des transformateurs, qui détermine si l’huile peut continuer à assurer sa fonction isolante en toute sécurité.

Mécanismes de claquage dans les diélectriques liquides

Dans des conditions réelles, le claquage de l’isolation liquide est un processus complexe qui implique plusieurs mécanismes physiques. Sous l’action du champ électrique, les particules solides ou les gouttes d’eau peuvent former des chaînes entre les électrodes, créant un chemin pour le courant électrique. Ces particules proviennent parfois de décharges d’arc ou de l’oxydation de surfaces métalliques. Il est également possible que l’huile absorbe de l’humidité ambiante à travers des éléments non étanches du transformateur.

Même en l’absence de bulles, l’huile peut passer en phase gazeuse en raison de l’échauffement local provoqué par les électrons émis depuis la cathode. Étant donné que la rigidité diélectrique des gaz est bien inférieure à celle des liquides, la décharge débute en phase gazeuse et peut se propager dans tout le volume du diélectrique. Dans les huiles oxydées ou contaminées, ces processus s’accélèrent : les particules étrangères s’alignent le long des lignes de champ, formant un « pont » conducteur qui referme le circuit électrique.

Vieillissement de l’huile et son influence sur la tension de claquage

Au cours d’un fonctionnement prolongé, l’huile de transformateur se dégrade inévitablement : les produits d’oxydation s’accumulent, la quantité d’impuretés mécaniques augmente et la teneur en humidité s’accroît. Tout cela entraîne une réduction de la tension de claquage, un risque accru de décharges et une détérioration des propriétés isolantes. Dans les équipements à cuves étanches, comme les monoblocs à rayons X, ces changements peuvent être minimes tout au long de la durée de vie ; en revanche, dans les transformateurs ouverts en contact avec l’air, le processus de vieillissement est beaucoup plus rapide.

C’est pourquoi le contrôle périodique de la rigidité diélectrique est essentiel, et c’est précisément pour cette tâche qu’est utilisé le testeur de tension de claquage de l’huile des transformateurs, qui permet de déterminer avec précision quand l’huile doit être purifiée ou remplacée.

TOR : un testeur de tension de claquage moderne pour l’huile de transformateur

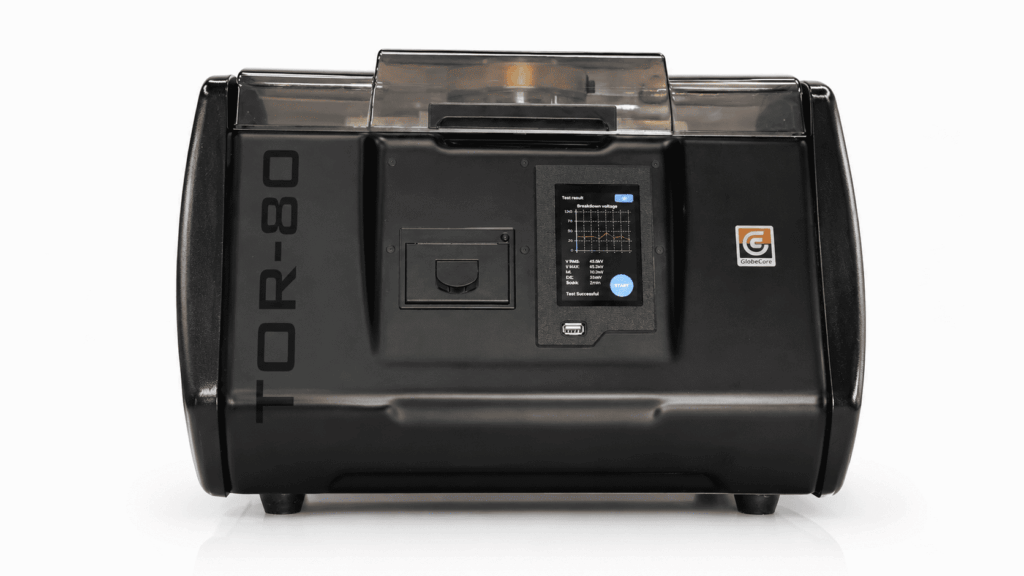

L’une des solutions les plus performantes utilisées au Maroc est constituée par les appareils de la série TOR de GlobeCore. Ces équipements se distinguent par leur conception moderne, leur prise en main intuitive et un mode de fonctionnement entièrement automatisé. Le TOR augmente la tension jusqu’au point de claquage du diélectrique, mélange l’échantillon, contrôle les intervalles de temps entre les cycles d’essai et calcule la moyenne de la tension de claquage, l’erreur quadratique moyenne et le coefficient de variation.

Grâce à cela, les modèles TOR-80, TOR-80A et TOR-100 garantissent une haute précision de mesure et une excellente répétabilité des résultats, aspects particulièrement importants pour les laboratoires chargés de certifier les huiles de transformateurs.

Le principal avantage du TOR réside dans la déconnexion rapide de la haute tension au moment du claquage – jusqu’à 10 microsecondes -, ce qui évite la formation de calamine entre les électrodes susceptible de fausser les résultats, et prolonge sensiblement la durée de vie de la cellule de mesure.

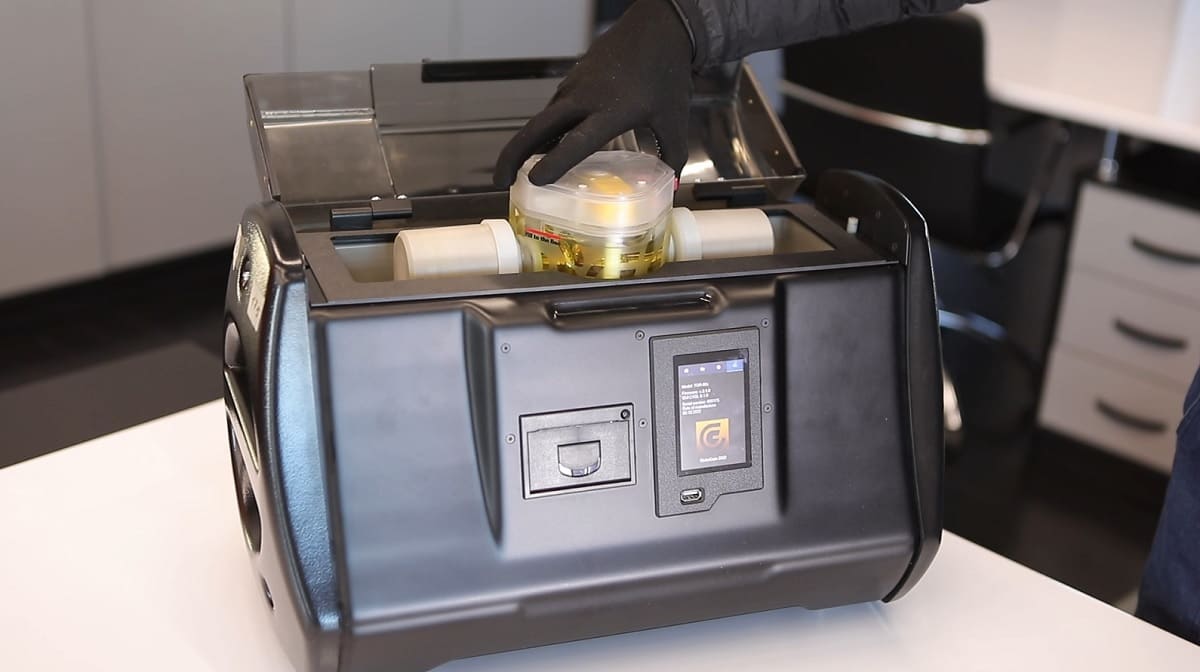

Ces testeurs de tension de claquage de l’huile des transformateurs se distinguent par leur compacité, leur ergonomie et leur facilité d’utilisation. Toutes les informations nécessaires s’affichent sur un écran lumineux, et l’imprimante intégrée permet d’imprimer immédiatement les protocoles de mesure. Cette fonctionnalité fait des modèles TOR, en particulier du TOR-80A à batterie, une solution idéale pour les essais sur le terrain, où il est nécessaire d’évaluer rapidement l’état de l’huile sans avoir à transporter les échantillons au laboratoire.

Dans le secteur énergétique, les testeurs de tension de claquage de l’huile des transformateurs sont activement utilisés dans les laboratoires des centrales électriques, dans les entreprises de maintenance des transformateurs et dans les établissements d’enseignement formant des spécialistes des matériaux électriques isolants.

Grâce à l’utilisation d’appareils modernes tels que le TOR-80, le TOR-80A et le TOR-100, les entreprises énergétiques chiliennes peuvent maintenir un niveau élevé de sécurité opérationnelle, réduire le risque de défaillances et prolonger la durée de vie de leurs équipements coûteux.
