Tension de claquage de l’huile de transformateur : diagnostic et actions de maintenance

La tension de claquage de l’huile de transformateur indique la tension à laquelle le liquide isolant perd sa capacité à résister au champ électrique et laisse apparaître une décharge. Une valeur dégradée signale que la fonction diélectrique de l’huile est compromise. Pour les exploitants de transformateurs au Maroc, cet essai constitue donc un contrôle important, mais il doit être interprété avec d’autres analyses avant toute décision de traitement.

Pourquoi la tension de claquage de l’huile de transformateur diminue-t-elle ?

Dans un transformateur, l’huile contribue à l’isolation électrique et à l’évacuation de la chaleur. En service, elle peut toutefois accumuler de l’eau, des gaz, des particules solides et des produits issus du vieillissement. Ces contaminants perturbent son comportement sous tension.

L’humidité peut provenir notamment d’une pénétration d’air humide, d’un défaut d’étanchéité ou de l’évolution de l’isolation. Les fibres, poussières et autres particules peuvent former, sous l’action du champ électrique, des chemins favorisant la conduction entre les électrodes. Des bulles ou des zones gazeuses réduisent également la tenue du diélectrique liquide.

Les causes possibles comprennent donc :

la présence d’eau dissoute ou libre ;
les particules solides et les fibres en suspension ;
les gaz et les bulles dans l’huile ;
les produits d’oxydation et de vieillissement ;
une contamination introduite pendant le prélèvement, le stockage ou une intervention de maintenance.

Une tension de claquage faible ne permet cependant pas, à elle seule, d’identifier le contaminant responsable. Elle établit un constat sur la tenue électrique de l’échantillon. La recherche de la cause exige un diagnostic plus large.

Quels sont les risques pratiques pour un transformateur ?

Lorsque la rigidité diélectrique diminue, l’huile résiste moins bien aux contraintes électriques. La rigidité diélectrique exprime la capacité d’un matériau isolant à supporter un champ électrique sans claquage. La tension de claquage est la valeur mesurée lors de l’essai dans une cellule dont la géométrie et les conditions sont définies par la méthode appliquée.

Une huile contaminée réduit la marge d’isolement disponible dans l’équipement. Cette situation peut accompagner des décharges et une dégradation progressive du système isolant. Pour un responsable de maintenance, l’enjeu n’est donc pas seulement d’obtenir une valeur de laboratoire, mais de détecter une évolution anormale, d’en déterminer la cause et de choisir l’intervention appropriée.

Au Maroc, ce contrôle intéresse notamment les laboratoires électrotechniques, les entreprises de maintenance et les exploitants d’équipements électriques remplis d’huile. Un TOR-80 a d’ailleurs été livré à une entreprise de maintenance énergétique à Casablanca, illustrant l’usage local de ce type d’analyse.

Comment mesurer la tension de claquage de l’huile ?

L’échantillon est placé dans une cellule d’essai entre deux électrodes. Le testeur augmente la tension selon la procédure sélectionnée jusqu’à l’apparition du claquage, puis enregistre la valeur correspondante. Selon la norme et le programme retenus, une série d’essais est réalisée afin d’obtenir des résultats exploitables.

La méthode doit être choisie avant l’essai, car les normes ne sont pas interchangeables. La géométrie des électrodes, leur écartement, l’agitation, les temporisations et la progression de la tension font partie des paramètres susceptibles d’être prescrits. Il faut donc comparer uniquement des résultats obtenus selon une même procédure et dans des conditions maîtrisées.

Précautions pour obtenir un résultat représentatif

La qualité du résultat dépend aussi de la manipulation de l’échantillon. Un récipient contaminé, une exposition inutile à l’humidité ambiante, des bulles introduites pendant le remplissage ou une cellule mal préparée peuvent perturber la mesure.

utiliser un récipient et une cellule propres, adaptés à l’analyse d’un diélectrique liquide ;
prélever un échantillon représentatif sans introduire d’eau, de poussières ou de bulles ;
appliquer sans modification la méthode d’essai retenue ;
consigner la norme, l’identification de l’échantillon et les conditions de mesure ;
suivre l’évolution des résultats plutôt que d’interpréter une valeur isolée hors contexte.

La norme IEC 60156 fait partie des méthodes prises en charge par les testeurs GlobeCore documentés. Selon le modèle, les équipements prennent également en charge ASTM D877, ASTM D1816, VDE 0370 et IRAM 2341. Le protocole applicable doit être défini par les exigences du laboratoire, du fluide et de l’exploitant.

Interpréter la tension de claquage avec les autres analyses

L’essai de claquage évalue une propriété électrique de l’huile, mais il ne remplace pas une analyse de l’huile de transformateur plus complète. Selon la situation, le diagnostic peut également porter sur l’humidité, les gaz, les impuretés mécaniques, l’acidité ou le facteur de dissipation diélectrique.

Cette distinction est essentielle : une mauvaise valeur peut orienter vers une contamination par l’eau, les gaz ou les particules, mais elle ne permet pas de choisir automatiquement entre filtration, séchage, dégazage ou régénération. Les résultats doivent être rapprochés de l’historique du transformateur, de son type d’huile, des interventions récentes et des autres indicateurs analytiques.

Une démarche de diagnostic cohérente consiste à :

vérifier la traçabilité et la représentativité de l’échantillon ;
confirmer le résultat selon la méthode applicable ;
rechercher l’humidité, les gaz et les particules lorsque cela est pertinent ;
examiner les signes de vieillissement de l’huile ;
définir le traitement à partir du contaminant identifié ;
contrôler de nouveau l’huile après l’intervention.

Filtration, séchage, dégazage, purification et régénération

Ces opérations ne sont pas synonymes et ne doivent pas être prescrites indifféremment.

La filtration retient les particules mécaniques. Elle ne retire pas à elle seule l’humidité et les gaz dissous.
Le séchage vise l’élimination de l’eau contenue dans l’huile.
Le dégazage extrait les gaz présents dans le liquide.
La purification associe plusieurs opérations, par exemple filtration et traitement thermosous-vide, lorsque plusieurs contaminants sont présents.
La régénération est un procédé distinct destiné à traiter une huile vieillie au moyen d’une technologie dédiée. Elle ne doit pas être confondue avec une simple filtration.
L’analyse mesure l’état du fluide ; elle ne le traite pas.

Les unités de la série CMM deviennent pertinentes lorsque le diagnostic met en évidence un besoin de filtration, de séchage ou de dégazage sous vide. La configuration doit être sélectionnée d’après le volume d’huile, les contaminants identifiés et les objectifs analytiques. Les options disponibles sont présentées dans la catégorie des équipements de traitement de l’huile. Pour replacer l’intervention dans une démarche globale, il est également utile de consulter les solutions de maintenance des transformateurs.

TOR-80, TOR-80A et TOR-100 pour l’essai de claquage

GlobeCore propose plusieurs appareils dédiés à la mesure automatisée de la tension de claquage des huiles de transformateur et d’autres diélectriques liquides. Le choix dépend principalement de la méthode exigée, de la tension d’essai nécessaire, du lieu d’utilisation et des besoins de gestion des résultats.

TOR-80

Le TOR-80 réalise des essais jusqu’à 80 kV. Il est documenté pour les méthodes IEC 60156, ASTM D877 et ASTM D1816. L’appareil peut fonctionner de manière autonome ou transférer les résultats vers un ordinateur afin de constituer une base locale, préparer des rapports et représenter les données.

TOR-80A

Le TOR-80A mesure également la tension de claquage jusqu’à 80 kV. Sa batterie rechargeable interne permet une utilisation autonome sur site, ce qui répond aux besoins d’essais à proximité des transformateurs lorsque l’alimentation du laboratoire n’est pas disponible. Les méthodes documentées comprennent IEC 60156, VDE 0370, ASTM D877, ASTM D1816 et IRAM 2341.

TOR-100

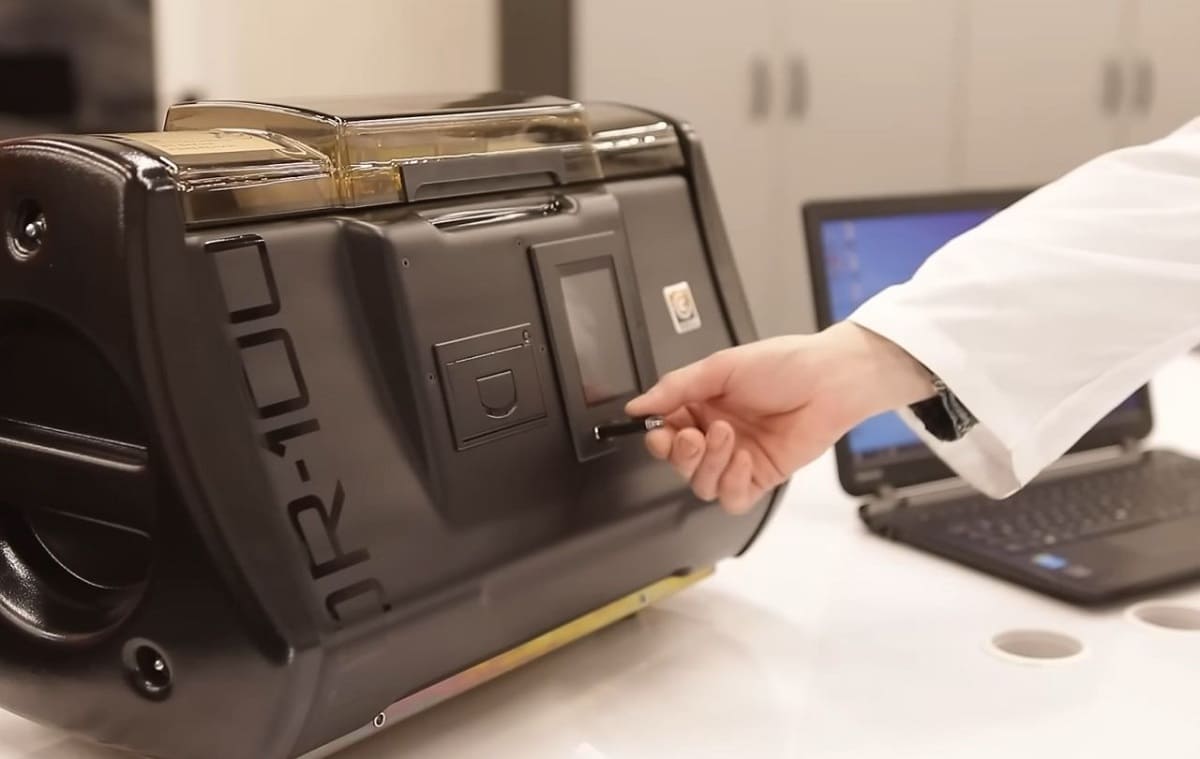

Le TOR-100 est destiné aux essais automatisés jusqu’à 100 kV. Il fonctionne selon IEC 60156, VDE 0370, ASTM D877, ASTM D1816 et IRAM 2341. Il comprend une imprimante intégrée pour restituer les résultats et un port USB pour leur enregistrement et leur transfert.

Ces trois appareils servent au diagnostic. Ils ne filtrent, ne sèchent et ne dégazent pas l’huile. Après un résultat insuffisant, le rôle du laboratoire est d’établir la cause probable à l’aide des analyses complémentaires, puis de transmettre une recommandation de maintenance fondée sur les exigences applicables.

Conclusion pratique pour la maintenance au Maroc

La tension de claquage de l’huile de transformateur fournit une information directe sur la tenue électrique d’un échantillon, mais sa valeur prend tout son sens lorsqu’elle est obtenue selon une méthode définie et interprétée avec les autres paramètres de l’huile. Une baisse doit conduire à vérifier le prélèvement, à rechercher l’humidité, les gaz, les particules ou le vieillissement, puis à choisir précisément entre filtration, séchage, dégazage, purification ou régénération.

Pour sélectionner un TOR-80, un TOR-80A, un TOR-100 ou une unité CMM adaptée au contexte d’exploitation marocain, il convient de préciser le type de fluide, la norme d’essai, les conditions d’utilisation et les résultats analytiques disponibles. Une consultation technique GlobeCore peut ensuite aider à définir une solution de diagnostic ou de traitement proportionnée au besoin.
