Laboratoire d’analyse d’huile : quels équipements pour contrôler l’huile de transformateur ?

Dans un transformateur de puissance, l’huile participe à l’isolation électrique et à l’évacuation de la chaleur. L’humidité, les particules, les gaz et les produits de vieillissement peuvent cependant modifier ses propriétés. Sans contrôle adapté, une dérive peut réduire la marge diélectrique, masquer un phénomène interne et conduire à une intervention mal ciblée. Un laboratoire d’analyse d’huile doit donc produire des résultats traçables, comparables et directement utiles à la maintenance.

Pour les entreprises énergétiques, les industriels et les laboratoires électrotechniques au Maroc, l’enjeu ne consiste pas à accumuler les essais. Il faut sélectionner les paramètres pertinents, maîtriser le prélèvement, appliquer une méthode clairement identifiée et interpréter les résultats avec l’historique du transformateur.

Pourquoi l’huile de transformateur se dégrade-t-elle ?

L’eau peut pénétrer avec l’air humide, à la suite d’une perte d’étanchéité, d’un déshumidificateur défaillant, d’une fuite du circuit de refroidissement ou d’une intervention mal maîtrisée. Elle peut également migrer entre l’huile et l’isolation cellulosique des enroulements.

Les particules solides peuvent provenir de poussières extérieures, de fibres, de résidus présents dans les conduites ou de l’évolution des matériaux internes. Les gaz dissous constituent une autre famille d’indicateurs : certains peuvent être associés à des phénomènes thermiques ou électriques, mais leur présence ne permet pas, à elle seule, de poser un diagnostic définitif.

Ces contaminants n’ont ni la même origine ni les mêmes conséquences. Les risques pratiques comprennent notamment :

• une diminution de la rigidité diélectrique, c’est-à-dire de la capacité de l’huile à supporter une contrainte électrique sans claquage ;
• une dégradation progressive du système d’isolation huile-papier ;
• la détection tardive d’un phénomène thermique ou électrique interne ;
• une indisponibilité non planifiée du transformateur ;
• le choix d’un traitement inadapté lorsque la décision repose sur une seule mesure.

Comment organiser un laboratoire d’analyse d’huile fiable ?

La fiabilité du diagnostic commence avant la mise sous tension d’un appareil d’essai. Un échantillon exposé à l’air, contaminé par un récipient ou contenant des bulles peut fausser l’interprétation. Le laboratoire doit donc documenter le point, la date et les conditions de prélèvement, l’identification du transformateur, la nature du fluide et son état d’exploitation.

Pour rendre les résultats comparables dans le temps, il convient également d’enregistrer :

• la méthode et l’appareil utilisés ;
• la température lorsqu’elle intervient dans la mesure ;
• la version du référentiel appliqué ;
• les critères d’acceptation et leur source documentaire ;
• les résultats antérieurs du même équipement ;
• les opérations réalisées après le diagnostic.

Une norme d’essai décrit d’abord une méthode reproductible. Elle ne fixe pas nécessairement, à elle seule, la décision de traiter ou de remettre l’huile en service. Les limites applicables doivent être choisies selon le type de fluide, le transformateur, les prescriptions du fabricant et les règles de maintenance de l’exploitant marocain.

Les principaux essais à intégrer au programme

Humidité de l’huile

La mesure de l’humidité renseigne sur l’eau présente dans l’échantillon. L’activité de l’eau, notée aw, exprime le degré de saturation sur une échelle de 0 à 1. Associée à la température, elle permet à un instrument adapté de calculer une teneur absolue en eau exprimée en parties par million, ou ppm.

Cette mesure ne détermine toutefois pas directement toute l’eau retenue dans l’isolation solide. Une huile devenue plus sèche ne prouve donc pas que la cellulose des enroulements est entièrement sèche.

Tension de claquage

Lors de cet essai, l’huile est placée entre deux électrodes et soumise à une tension croissante jusqu’à la rupture diélectrique. La tension de claquage caractérise la tenue de l’échantillon dans les conditions prescrites par la méthode. Une valeur dégradée peut être associée à l’eau, aux particules ou aux bulles ; elle n’identifie pas automatiquement la cause.

La norme IEC 60156 fait partie des méthodes documentées pour les testeurs GlobeCore TOR-80, TOR-80A et TOR-100. Selon le modèle, d’autres méthodes prises en charge comprennent ASTM D877, ASTM D1816, VDE 0370 et IRAM 2341. La géométrie des électrodes, les temporisations et la procédure choisie doivent rester conformes à la méthode appliquée.

Facteur de dissipation, permittivité et résistivité

La tangente delta, également appelée facteur de dissipation diélectrique, caractérise les pertes d’un isolant soumis à une tension alternative. Elle apporte une information différente de la tension de claquage. La documentation du TOR-3 associe les mesures du facteur de dissipation, de la permittivité et de la résistivité à IEC 60247, ainsi qu’aux méthodes ASTM D924 et ASTM D1169.

Hydrogène, gaz et particules

L’hydrogène dissous peut servir d’indicateur de certains phénomènes électriques ou thermiques. Une évolution inhabituelle doit être confirmée et replacée dans le contexte des autres analyses, des essais électriques et de l’historique d’exploitation.

La contamination particulaire doit être mesurée séparément. Le TOR-6 est documenté pour contrôler l’humidité et les particules dans les huiles minérales et les fluides à base d’esters. Il prend notamment en charge des classifications fondées sur ISO 4406, SAE AS 4059 et NAS 1638.

Quels appareils TOR choisir pour un laboratoire d’analyse d’huile ?

La série TOR permet de composer une chaîne de contrôle selon les paramètres recherchés. Chaque instrument conserve une fonction analytique précise :

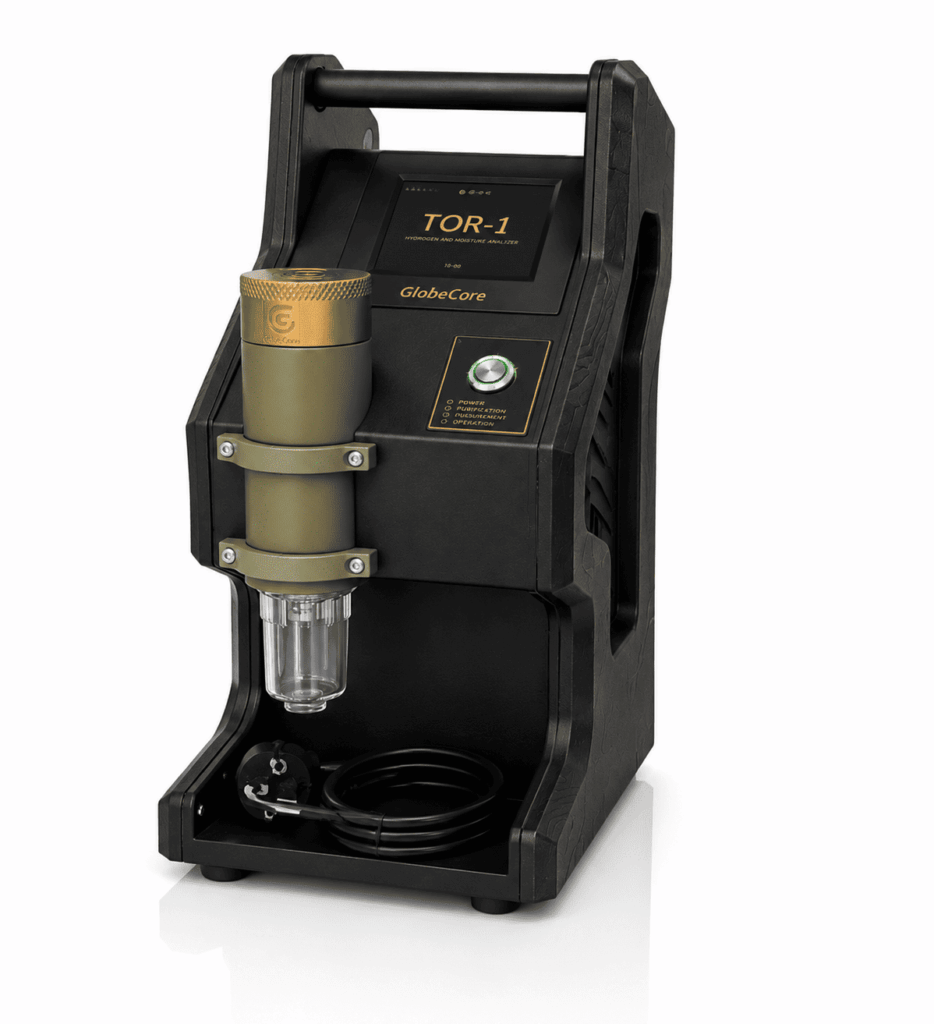

• TOR-1 mesure l’activité de l’eau et la température, puis calcule la teneur absolue en eau ;
• TOR-2 mesure l’humidité et l’hydrogène dans l’huile isolante ;
• TOR-3 détermine le facteur de dissipation, la permittivité et la résistivité ;
• TOR-6 associe le contrôle de l’humidité et de la contamination particulaire ;
• TOR-7 est documenté pour le contrôle universel des huiles minérales, des huiles silicones et des fluides diélectriques Midel 7131 et FR3 ;
• TOR-8 contrôle la teneur résiduelle en gaz des huiles isolantes, notamment pour évaluer une opération de dégazage ;
• TOR-80, TOR-80A et TOR-100 sont destinés aux essais de tension de claquage.

La rubrique analyse de l’huile de transformateur permet d’examiner les instruments disponibles selon le paramètre, le type de fluide et l’usage prévu. Le choix doit aussi tenir compte de la norme exigée, de la plage nécessaire, de l’utilisation en laboratoire ou sur site et des besoins de conservation des résultats.

Mesures sur site et analyses de laboratoire : deux approches complémentaires

Un testeur express peut fournir une évaluation rapide près du transformateur, faciliter le dépistage et suivre une tendance entre deux campagnes. Cette disponibilité ne remplace pas automatiquement une analyse complète dans un laboratoire qualifié lorsque la criticité de l’équipement, le contrat ou la procédure interne l’exige.

Face à une valeur inhabituelle, une démarche prudente consiste à vérifier le prélèvement, répéter ou confirmer la mesure selon la méthode applicable, comparer le résultat à l’historique du même transformateur et rechercher les paramètres complémentaires. Le laboratoire doit identifier le contaminant ou le mécanisme probable avant de recommander un traitement.

Pour approfondir cette organisation, l’article consacré à l’analyse de l’huile de transformateur, aux normes et aux décisions de maintenance présente les principes de traçabilité et d’interprétation applicables au Maroc.

Ne pas confondre analyse et traitement de l’huile

Les appareils TOR établissent des mesures. Ils ne retirent aucun contaminant. La distinction entre les opérations est essentielle pour transformer correctement le diagnostic en décision de maintenance :

• Analyse : mesure des propriétés ou des constituants de l’huile.
• Filtration : retrait des particules solides au moyen d’éléments filtrants.
• Séchage : réduction de la teneur en eau du fluide ; cette opération ne démontre pas que l’isolation solide est entièrement sèche.
• Dégazage : extraction des gaz présents dans l’huile, notamment par traitement sous vide lorsque l’installation est conçue pour cette fonction.
• Purification : combinaison définie de plusieurs opérations, par exemple filtration, séchage et dégazage.
• Régénération : traitement dédié d’une huile vieillie, distinct du simple retrait de l’eau, des gaz ou des particules.

Les familles d’équipements correspondantes sont regroupées dans les rubriques traitement de l’huile et maintenance des transformateurs. Les unités CMM deviennent pertinentes lorsque les analyses confirment un besoin de filtration, de séchage thermosous-vide, de dégazage ou de régénération, selon la configuration documentée. Elles ne doivent pas être prescrites sur la seule base d’une alarme isolée.

Construire un plan d’équipement adapté au Maroc

Avant d’équiper ou de moderniser un laboratoire d’analyse d’huile au Maroc, il est utile de dresser la liste des transformateurs suivis, des fluides employés, des référentiels contractuels et des décisions de maintenance attendues. Un laboratoire chargé du dépistage de l’humidité n’a pas nécessairement les mêmes besoins qu’une structure réalisant des essais diélectriques complets ou contrôlant les résultats d’un dégazage.

Le cahier des charges devrait préciser :

• les types d’huiles et de fluides diélectriques à contrôler ;
• les paramètres obligatoires et les normes d’essai applicables ;
• la fréquence des campagnes et le nombre d’échantillons ;
• la part des mesures réalisées sur site ;
• les exigences de traçabilité, d’archivage et de restitution ;
• les essais nécessaires avant et après un traitement ;
• les compétences requises pour le prélèvement et l’interprétation.

Conclusion pratique

Un laboratoire d’analyse d’huile utile à la maintenance ne repose pas sur un appareil unique. Il associe un prélèvement maîtrisé, plusieurs essais complémentaires, des méthodes documentées et une interprétation fondée sur les tendances. Les instruments TOR permettent de sélectionner les contrôles correspondant à l’humidité, à l’hydrogène, aux particules, aux propriétés diélectriques ou aux gaz résiduels, sans confondre mesure et traitement.

Pour définir une configuration au Maroc, il convient de communiquer le type de transformateur, la nature du fluide, les normes exigées, les paramètres recherchés et l’organisation prévue entre laboratoire et terrain. GlobeCore Maroc peut alors être consulté afin de sélectionner les appareils TOR et, si le diagnostic confirme un besoin de traitement, d’examiner une solution adaptée.
