Fréquence d’analyse d’huile de transformateur : construire un programme fiable

Déterminer la fréquence d’analyse d’huile de transformateur est une question centrale pour les exploitants de réseaux, les sites industriels et les laboratoires électrotechniques au Maroc. Une périodicité trop espacée peut laisser évoluer une anomalie sans indicateur exploitable. À l’inverse, multiplier les prélèvements sans stratégie ne fournit pas nécessairement un meilleur diagnostic.

L’huile d’un transformateur assure l’isolation électrique et participe à l’évacuation de la chaleur. Elle constitue aussi un milieu diagnostique dont les caractéristiques peuvent évoluer sous l’effet de l’humidité, des particules, des gaz et des produits d’oxydation. L’enjeu pratique consiste donc à organiser des analyses comparables dans le temps, puis à adapter leur fréquence à l’état et à la criticité de chaque équipement.

Pourquoi l’huile doit-elle être surveillée dans le temps ?

Dans un transformateur immergé, l’huile et l’isolation cellulosique des enroulements forment un système interdépendant. L’eau peut pénétrer avec l’air atmosphérique, provenir d’un défaut d’étanchéité ou être associée à une anomalie du système de refroidissement. Une partie de cette humidité peut rester retenue dans le papier isolant.

Le vieillissement thermo-oxydatif de l’huile produit également des composés susceptibles de modifier ses propriétés électriques et chimiques. Les particules et les bulles de gaz peuvent réduire sa tenue diélectrique, c’est-à-dire sa capacité à résister à une contrainte électrique sans claquage.

Ces phénomènes exposent l’exploitant à plusieurs risques pratiques :

diminution de la tension de claquage de l’huile ;
dégradation progressive du système d’isolation ;
décharges partielles ou échauffements locaux associés à certains défauts internes ;
indisponibilité imprévue du transformateur si une évolution défavorable n’est pas détectée.

Une analyse isolée donne une photographie de l’échantillon. Une série de résultats obtenus dans des conditions maîtrisées permet surtout de suivre une tendance et de repérer une dérive.

Existe-t-il une fréquence universelle d’analyse d’huile de transformateur ?

Les sources techniques récupérées ne justifient pas l’application d’un même intervalle chiffré à tous les transformateurs. La fréquence doit être définie dans le plan de maintenance en tenant compte du type d’équipement, de sa criticité, de son historique et de ses conditions d’exploitation.

Une périodicité fixe peut constituer la base administrative du programme, mais elle ne doit pas empêcher une analyse anticipée lorsqu’un événement ou une dérive le justifie. La décision gagne à intégrer :

l’importance du transformateur pour la continuité du procédé ou du réseau ;
les résultats précédents et leur évolution ;
les incidents, anomalies et interventions enregistrés ;
les conditions de charge et d’exploitation ;
l’état apparent du transformateur, notamment son étanchéité ;
la nécessité de vérifier l’efficacité d’un traitement réalisé sur l’huile.

Deux appareils de conception comparable peuvent ainsi relever de programmes différents si l’un alimente un procédé critique et présente une dérive, tandis que l’autre dispose d’un historique stable. Au Maroc, cette approche permet d’adapter les ressources du laboratoire aux transformateurs présentant les enjeux les plus importants.

Quand faut-il rapprocher les contrôles ?

Une fréquence planifiée doit être réévaluée dès que les données disponibles ne correspondent plus au comportement habituel de l’équipement. Sans imposer un délai arbitraire, plusieurs situations justifient une surveillance plus rapprochée :

évolution défavorable d’un ou de plusieurs paramètres par rapport à l’historique ;
résultat inhabituel nécessitant une confirmation par un nouveau prélèvement maîtrisé ;
incident d’exploitation ou suspicion d’un défaut interne ;
détection d’une fuite ou d’un problème pouvant favoriser l’entrée d’humidité ;
contrôle avant et après filtration, séchage, dégazage ou régénération ;
remise en service après une intervention dont l’impact doit être vérifié.

Le rapprochement des contrôles n’implique pas nécessairement la répétition de tous les essais. Le laboratoire peut sélectionner les paramètres directement liés à l’anomalie, tout en conservant un ensemble de mesures suffisamment cohérent pour interpréter la situation.

Quels paramètres intégrer au programme d’analyse ?

Un seul indicateur ne décrit pas toujours l’état du système isolant. Le choix des essais doit correspondre au défaut recherché et au type de liquide diélectrique.

Teneur en eau

La mesure de l’humidité renseigne sur l’état du fluide et sur ses échanges possibles avec l’isolation solide. Il faut toutefois distinguer l’huile devenue plus sèche du séchage de l’ensemble de la partie active : une mesure favorable dans le liquide ne prouve pas automatiquement que le papier isolant est sec.

Tension de claquage

La tension de claquage est la tension à laquelle l’échantillon perd sa fonction isolante dans les conditions de l’essai. Elle est particulièrement sensible à l’humidité, aux particules et aux bulles.

Facteur de dissipation, permittivité et résistivité

Le facteur de dissipation, également appelé tangente delta ou tan δ, traduit les pertes dans un isolant soumis à une tension alternative. Son évolution peut signaler une contamination ou un vieillissement du liquide. La norme IEC 60247 encadre la détermination du facteur de dissipation, de la permittivité relative et de la résistivité en courant continu des liquides isolants.

La norme IEC 60422 concerne la surveillance et la maintenance des huiles minérales isolantes en service. Les valeurs doivent toujours être interprétées selon la méthode appliquée, le type d’huile, l’équipement et les critères retenus par l’exploitant.

Hydrogène dissous

L’hydrogène dissous peut constituer un marqueur associé à des échauffements locaux ou à des décharges partielles. Il s’interprète avec les autres résultats, l’historique et les conditions d’exploitation plutôt que comme une conclusion autonome.

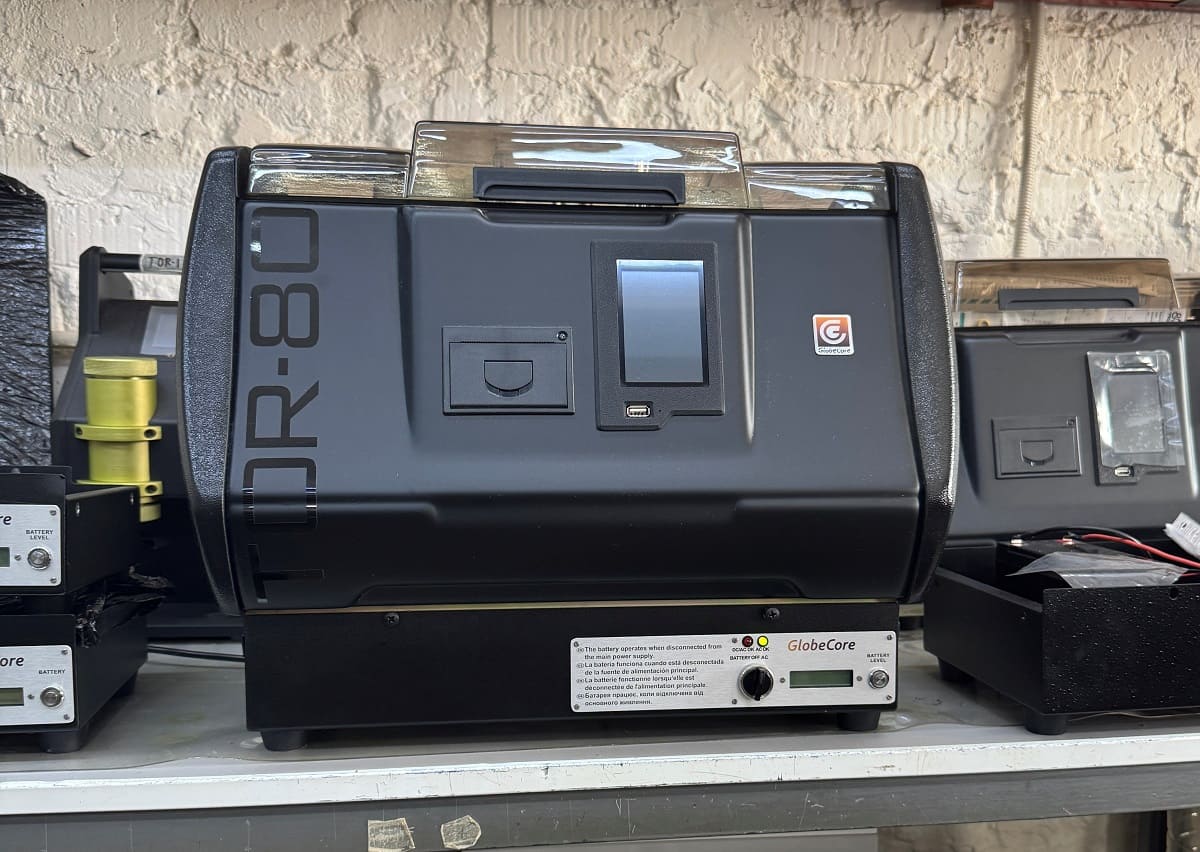

Les familles d’appareils disponibles pour ces mesures sont regroupées dans la catégorie analyse de l’huile de transformateur.

Comment rendre les résultats comparables ?

La pertinence d’une fréquence dépend aussi de la qualité des données. Des essais répétés ne forment pas une tendance fiable si les prélèvements ou les conditions de mesure changent sans être documentés.

Le programme devrait prévoir une procédure stable comprenant :

un prélèvement représentatif réalisé de manière à ne pas contaminer l’échantillon ;
l’identification sans ambiguïté du transformateur et du point de prélèvement ;
l’enregistrement de la température et des conditions de prélèvement ;
la traçabilité de l’appareil et de la méthode d’essai utilisés ;
la mention de la norme appliquée ;
la conservation des résultats précédents afin d’étudier leur tendance.

Lorsqu’une valeur paraît incohérente, il convient d’abord d’examiner le prélèvement, la manipulation de l’échantillon et les conditions d’essai avant de conclure à une dégradation du transformateur.

De l’analyse au choix d’une action corrective

L’analyse établit un diagnostic ; elle ne retire aucun contaminant. Chaque procédé de traitement répond à un objectif distinct :

Filtration : retrait des impuretés mécaniques au moyen de filtres. Elle ne constitue pas, à elle seule, un traitement complet de l’eau dissoute, des gaz ou des produits d’oxydation.
Séchage de l’huile : réduction de la teneur en eau du liquide. Cette opération ne démontre pas automatiquement le séchage de l’isolation cellulosique.
Dégazage : extraction sous vide des gaz présents dans l’huile. Selon la configuration de l’installation, il peut être associé au chauffage, au séchage et à la filtration.
Purification : élimination de contaminants physiques tels que l’eau, les gaz et les impuretés mécaniques, selon le procédé mis en œuvre.
Régénération : traitement d’une huile vieillie et de ses produits d’oxydation au moyen d’un adsorbant. Elle se distingue d’une simple filtration.

Le choix ne doit donc pas découler uniquement de la date du dernier entretien. Il doit répondre aux défauts mis en évidence par les mesures. Les procédés correspondants sont présentés dans la rubrique traitement de l’huile.

Lorsque l’humidité est retenue dans le papier et les enroulements, une méthode agissant sur la partie active peut être nécessaire. Le séchage de l’isolation solide constitue alors une opération différente du seul traitement du fluide. Les solutions associées figurent dans la catégorie maintenance des transformateurs.

Construire une matrice de fréquence adaptée au parc marocain

Une méthode pratique consiste à classer les transformateurs selon leur criticité et l’état observé, puis à formaliser des règles de révision du programme. Cette matrice peut associer à chaque appareil :

une fréquence de référence définie par la politique de maintenance de l’exploitant ;
les essais à réaliser à chaque niveau de contrôle ;
les événements déclenchant une analyse supplémentaire ;
les critères conduisant à rapprocher ou à réexaminer les contrôles ;
les responsabilités du site, du laboratoire et du prestataire ;
les contrôles requis après une action corrective.

Cette organisation évite de transformer la périodicité en automatisme. Elle relie la planification aux tendances mesurées et permet de justifier les décisions de maintenance sur une base documentée.

Conclusion

La bonne fréquence d’analyse d’huile de transformateur n’est pas un chiffre universel. Elle résulte d’un programme fondé sur la criticité de l’équipement, son historique, ses conditions d’exploitation, la qualité du prélèvement et l’évolution des résultats.

Pour structurer un programme au Maroc, il est conseillé de commencer par inventorier les transformateurs, harmoniser les procédures de prélèvement, sélectionner les paramètres pertinents et définir les événements qui imposent un contrôle supplémentaire. Les équipes GlobeCore peuvent être consultées pour examiner les besoins d’analyse, de traitement de l’huile ou de maintenance du transformateur et aider à sélectionner une solution adaptée au diagnostic établi.
