Four de séchage des transformateurs : diagnostic de l’humidité et rôle de l’US-6S

L’humidité est un problème critique dans la maintenance des transformateurs de puissance. Elle peut être présente dans l’huile isolante, mais aussi rester piégée dans l’isolation solide des enroulements. Or, une huile redevenue sèche ne signifie pas nécessairement que la cellulose est elle aussi sèche. Pour une entreprise énergétique ou industrielle au Maroc, le choix d’un four de séchage des transformateurs doit donc partir d’un diagnostic distinguant clairement l’état du fluide de celui de la partie active.

Pourquoi l’humidité exige-t-elle une intervention ciblée ?

Le système d’isolation d’un transformateur immergé associe généralement un fluide diélectrique et des matériaux isolants solides. L’huile contribue à l’isolation électrique et à l’évacuation de la chaleur, tandis que les matériaux cellulosiques isolent notamment les enroulements.

L’humidité peut être résiduelle après la fabrication ou s’accumuler au cours de l’exploitation. Elle ne se répartit pas nécessairement de façon uniforme entre l’huile et l’isolation solide. Une partie peut rester retenue dans la cellulose alors que les résultats mesurés dans l’huile semblent déjà acceptables.

Dans l’huile, une quantité excessive d’eau réduit les propriétés isolantes du fluide. Les sources GlobeCore indiquent également que l’eau favorise l’oxydation et la corrosion. Dans l’isolation solide, l’association de la chaleur, de l’humidité et de l’oxydation participe à la dégradation du système isolant. Ces phénomènes justifient une évaluation technique avant la remise en service, après une réparation ou lorsqu’une dérive est détectée pendant la maintenance.

Diagnostiquer avant de choisir un procédé de séchage

Une décision fondée uniquement sur l’apparence de l’huile ou sur une mesure isolée risque de confondre deux problèmes différents. L’analyse de l’huile renseigne sur le fluide prélevé, mais elle ne constitue pas à elle seule une mesure directe de toute l’humidité retenue dans l’isolation cellulosique.

Le programme de diagnostic peut notamment examiner :

la teneur en humidité de l’huile ;
la contamination par des particules solides ;
la tension de claquage, qui caractérise la tenue du fluide à une contrainte électrique avant rupture diélectrique ;
la tangente de l’angle de pertes diélectriques, indicateur du comportement diélectrique de l’huile ;
l’historique de charge, d’échauffement, d’ouverture de la cuve, de réparation et de traitement du transformateur.

Les laboratoires et responsables de maintenance peuvent consulter la rubrique consacrée à l’analyse de l’huile de transformateur. Parmi les instruments documentés par GlobeCore, le TOR-6 est destiné à mesurer l’humidité et la contamination particulaire dans les huiles minérales et les fluides à base d’esters. Il sert au contrôle du fluide ; il ne remplace pas l’évaluation de l’isolation solide.

Filtration, séchage, dégazage et régénération : ne pas confondre les objectifs

Le mot « traitement » recouvre plusieurs opérations. Leur distinction est essentielle pour établir un cahier des charges cohérent.

Filtration : rétention des particules mécaniques présentes dans l’huile. Une filtration seule n’assure pas l’extraction de l’eau et des gaz dissous.
Séchage de l’huile : extraction de l’humidité contenue dans le fluide par un procédé adapté.
Dégazage : retrait des gaz présents dans l’huile, généralement dans le cadre d’un traitement sous vide documenté pour le fluide.
Purification : combinaison de procédés choisie selon les contaminants détectés, par exemple filtration et traitement thermosous-vide.
Régénération : traitement distinct destiné à une huile vieillie dont les propriétés doivent être restaurées au moyen d’un procédé dédié.
Séchage de l’isolation solide : extraction de l’humidité retenue dans les enroulements et les matériaux isolants du transformateur.
Analyse de l’huile : mesure de paramètres permettant d’établir un état initial, d’orienter l’intervention et de contrôler le fluide après traitement.

Les installations CMM sont pertinentes lorsque le besoin identifié concerne le traitement de l’huile, selon la configuration documentée de l’équipement. Elles ne doivent pas être assimilées automatiquement à un four destiné au séchage direct de l’isolation solide. La gamme correspondante est présentée dans la catégorie traitement de l’huile.

Quand envisager un four de séchage des transformateurs ?

Un four sous vide devient pertinent lorsque l’intervention vise la partie active et son isolation solide, notamment dans un environnement de fabrication, de réparation ou de maintenance lourde. Cette approche se distingue du séchage indirect obtenu par la circulation d’une huile traitée.

Le choix doit tenir compte de la configuration du transformateur, de ses dimensions, des conditions de chargement et du niveau d’automatisation nécessaire. Il faut également définir la méthode de contrôle avant et après intervention. Une température ou une durée universelle ne peut pas être déduite des sources récupérées : les paramètres de cycle doivent être établis pour le transformateur et la configuration concernés.

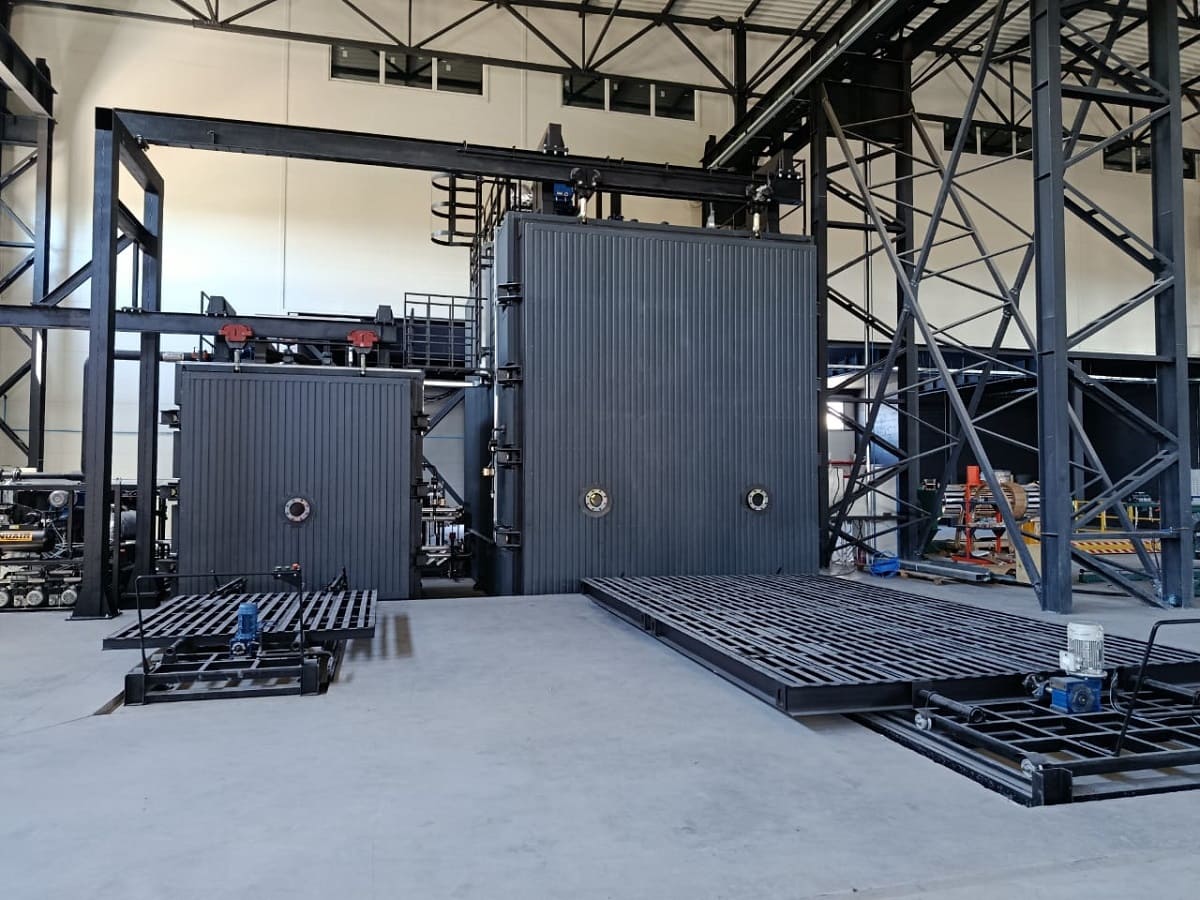

Principe du four de séchage des transformateurs US-6S

Le four de séchage des transformateurs US-6S est conçu pour sécher l’isolation solide des transformateurs de puissance. Le procédé est réalisé sous vide. D’après la documentation GlobeCore, le séchage sous vide produit une évaporation de l’humidité plus intensive que le séchage à l’air chaud ou le séchage naturel.

La documentation indique également que l’US-6S peut être proposé dans différentes versions adaptées aux exigences du projet. Les paramètres de conception concernés comprennent :

la productivité recherchée ;
les dimensions de l’équipement et de la charge ;
le lieu d’installation ;
le mode de chargement ;
le niveau d’automatisation.

Cette possibilité d’adaptation est importante pour un atelier marocain de réparation électrotechnique : la sélection doit partir des dimensions réelles de la partie active, de la manutention disponible et de l’organisation des opérations. Elle ne doit pas reposer uniquement sur la puissance nominale du transformateur.

Intégrer l’US-6S dans une procédure de maintenance cohérente

Le four n’est qu’une étape d’une intervention plus large. Une procédure technique peut être structurée autour des points suivants :

Établir l’état initial : rassembler les résultats d’analyse de l’huile et l’historique du transformateur.
Définir la cible : déterminer si le problème dominant concerne l’huile, l’isolation solide ou les deux.
Séparer les procédés : prévoir, si nécessaire, un équipement spécifique pour filtrer, sécher ou dégazer l’huile, indépendamment du cycle appliqué à la partie active.
Préparer la manutention : vérifier les dimensions, le mode de chargement et les contraintes de l’atelier avant de sélectionner la version de l’US-6S.
Définir les contrôles : documenter les mesures avant et après intervention afin d’évaluer séparément l’état du fluide et celui du système isolant.
Prévenir la réhumidification : organiser les opérations suivant le séchage de manière à limiter une nouvelle exposition de la partie active à l’humidité ambiante.

La rubrique maintenance des transformateurs présente les différentes familles de solutions disponibles : systèmes de séchage indirect en ligne utilisant l’huile diélectrique, fours sous vide et dispositifs de chauffage à basse fréquence pour les enroulements. Ces méthodes répondent à des configurations d’intervention différentes et ne sont pas interchangeables sans étude préalable.

Critères de sélection pour un projet au Maroc

Avant de choisir un four ou une chaîne complète de traitement, l’exploitant, le réparateur et le laboratoire doivent partager les mêmes données d’entrée. Le dossier technique devrait préciser :

le type de transformateur et la nature de son isolation ;
les dimensions et la masse des éléments à charger, selon les exigences de conception du projet ;
l’état du transformateur et l’étendue du démontage prévu ;
les résultats analytiques disponibles sur l’huile ;
l’objectif exact : séchage du fluide, séchage de l’isolation solide, dégazage, filtration ou régénération ;
les moyens de manutention et l’espace disponible dans l’atelier ;
le niveau d’automatisation attendu ;
les contrôles prévus avant la remise en service.

Cette démarche évite de surdimensionner une installation ou, à l’inverse, de sélectionner un procédé qui traite seulement l’huile alors que l’humidité demeure dans la cellulose.

Conclusion

Le traitement de l’humidité d’un transformateur commence par une distinction fondamentale entre l’eau présente dans l’huile et celle retenue dans l’isolation solide. La filtration, le dégazage, la purification et la régénération répondent à des objectifs différents ; aucun de ces termes ne doit être utilisé comme synonyme automatique du séchage de la partie active.

Lorsque le diagnostic confirme la nécessité de sécher l’isolation solide, l’US-6S constitue une solution documentée de séchage sous vide. Pour préparer un projet au Maroc, il est recommandé de transmettre les dimensions de la charge, les résultats d’analyse, les contraintes de manutention et l’objectif du traitement. L’équipe GlobeCore peut alors être consultée afin de sélectionner une configuration adaptée, sans dissocier le four des contrôles et des opérations complémentaires nécessaires.
