Analyse de l’huile de transformateur au Maroc

L’analyse de l’huile de transformateur constitue la base pour garantir un fonctionnement durable et fiable des transformateurs de puissance et autres équipements électriques. Pendant l’exploitation, l’huile du transformateur agit non seulement comme diélectrique et milieu de refroidissement, mais aussi comme un environnement diagnostique hautement sensible qui réagit en premier à l’apparition de défauts. Une analyse de l’huile de transformateur réalisée en temps opportun permet de détecter les échauffements locaux, les étincelles, les décharges partielles, l’augmentation de la teneur en humidité, la perte d’étanchéité, ainsi que le vieillissement et l’oxydation de l’isolation.

Importance du contrôle de l’état de l’huile du transformateur

La pratique moderne d’inspection des transformateurs de puissance montre qu’environ 30 % des huiles se trouvent en zone de risque. Cela s’explique par le vieillissement thermo-oxydatif, l’accumulation d’impuretés mécaniques, la pénétration d’humidité atmosphérique et la dégradation des additifs. Étant donné que la rigidité diélectrique de l’huile détermine directement la résistance électrique de l’isolation huile-papier, l’analyse régulière de l’huile de transformateur devient un élément essentiel de la maintenance technique.

La plupart des méthodes d’évaluation existantes reposent sur des indicateurs physico-chimiques, tels que la mesure de la tension de claquage, la teneur en impuretés mécaniques, l’indice d’acidité, le facteur de dissipation diélectrique, la composition des gaz, les composés furaniques et l’humidité. La combinaison d’études en laboratoire et d’analyses rapides permet d’obtenir une vision complète de l’état technique de l’équipement.

L’humidité et les gaz comme indicateurs clés des défauts

L’augmentation de la teneur en humidité dans l’huile du transformateur est généralement liée à des défaillances des déshumidificateurs, à une pénétration d’air atmosphérique, à des fuites dans le système de refroidissement ou à une absorption d’eau lors de variations de pression. Même une légère augmentation de l’humidité réduit la rigidité diélectrique de l’huile et de l’ensemble de l’isolation.

Un autre paramètre important est la teneur en gaz : hydrogène, hydrocarbures, CO et CO₂. Un niveau élevé d’hydrogène est un indicateur direct d’échauffements locaux et de décharges partielles. C’est pourquoi l’analyse de l’huile de transformateur comprend non seulement la mesure de l’humidité, mais aussi la détermination rapide de la concentration d’hydrogène.

À cet effet, on utilise les instruments modernes TOR-1 et TOR-2.

Analyse de l’huile de transformateur pour la détermination de l’humidité – appareil TOR-1

Le TOR-1 est un analyseur rapide spécialisé qui détermine la quantité d’eau dissoute dans l’huile minérale isolante à l’aide d’un capteur capacitif de haute stabilité. Contrairement aux méthodes de laboratoire traditionnelles, qui nécessitent au moins une journée et une préparation complexe des échantillons, le TOR-1 permet de réaliser l’analyse de l’huile de transformateur directement sur le lieu d’exploitation. Son principe de fonctionnement repose sur la mesure de l’activité de l’eau (aw), un paramètre qui reflète le degré de saturation en humidité de l’huile, de 0 à 1. En mesurant l’aw conjointement avec la température, l’appareil calcule la teneur en humidité en ppm, permettant de contrôler aussi bien les huiles minérales que les huiles synthétiques.

La précision technique du TOR-1 est assurée par l’immunité du capteur à l’encrassement et par la stabilité du signal. L’appareil dispose d’un conteneur amovible pour le prélèvement d’échantillons, de touches métalliques antivandalisme et d’une imprimante intégrée. Grâce à sa taille compacte et à son poids d’environ 6 kg, le TOR-1 est devenu un outil universel pour l’analyse de l’huile de transformateur sans recours au laboratoire.

Analyse combinée de l’humidité et de l’hydrogène : testeur rapide TOR-2

Le TOR-2 combine les fonctions de mesure de l’humidité et d’analyse de l’hydrogène – un marqueur clé du développement de décharges partielles et d’échauffements dans les transformateurs. Étant donné que l’hydrogène possède une diffusivité élevée et une faible solubilité dans l’huile, le TOR-2 peut le détecter même à des concentrations minimales, à partir de 25 ppm. Cela permet d’identifier précocement les dommages aux enroulements, les défauts de connexions, les étincelles et les points chauds locaux.

La facilité de changement d’échantillon, la maintenance minimale, la résistance aux interférences des gaz externes et la haute répétabilité font du TOR-2 un outil fiable dans les systèmes d’analyse de l’huile de transformateur.

Analyse de l’huile de transformateur dans la mesure des pertes diélectriques : TOR-3

Le TOR-3 est un mesureur entièrement automatisé du facteur de dissipation diélectrique et de la permittivité, fonctionnant selon la norme IEC 60247. L’appareil génère une tension sinusoïdale allant jusqu’à 2 kV et l’applique simultanément à un condensateur de référence et à la cellule de mesure. La différence d’amplitudes et de phases permet de déterminer le facteur δ et la permittivité avec une grande précision.

Grâce à son automatisation, le TOR-3 fournit des résultats reproductibles, conserve un historique de données, fonctionne avec le logiciel Tangent Service et permet d’analyser l’historique des mesures et de suivre la dynamique du vieillissement de l’huile. Il est léger, résistant aux variations de température, et le cycle d’analyse de l’huile de transformateur ne dépasse pas 5 minutes.

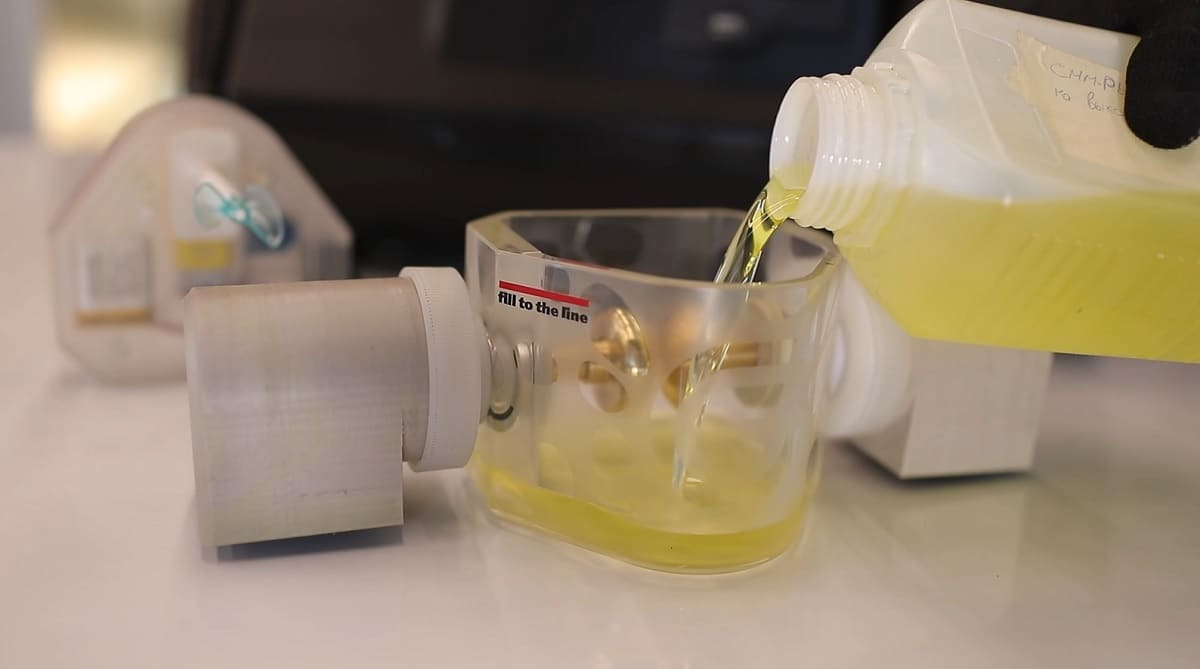

Essais de tension de claquage : TOR-80A, TOR-80 et TOR-100

La tension de claquage est l’un des paramètres les plus importants, car elle détermine la charge électrique minimale que l’huile peut supporter sans produire d’arc. À cet effet, on utilise les modèles TOR-80A, TOR-80 et TOR-100, chacun conçu pour une plage de tensions et des conditions d’exploitation spécifiques.

Le TOR-80A se distingue par sa batterie intégrée offrant jusqu’à huit heures de fonctionnement autonome. Cela permet de réaliser l’analyse de l’huile de transformateur directement à proximité de l’équipement, notamment là où l’accès à l’alimentation électrique est limité. Le testeur augmente automatiquement la tension jusqu’au point de claquage, enregistre les résultats et peut les imprimer. Sa conception est optimisée pour une utilisation sur le terrain.

Le modèle TOR-80, doté d’une architecture électronique similaire, repose sur un transformateur haute tension avec onduleur commandé. L’augmentation progressive de la tension garantit la répétabilité, et le système de protection coupe la haute tension 4 µs après le claquage, l’une des valeurs les plus rapides du secteur.

Le TOR-100 peut élever la tension jusqu’à 100 kV, ce qui permet de tester non seulement les huiles de transformateur, mais aussi des fluides isolants spéciaux. Il dispose d’un système de coupure rapide, d’une imprimante intégrée, d’un port USB et d’une conception compatible avec un large éventail de normes internationales.

L’analyse de l’huile de transformateur est un processus intégral qui comprend l’évaluation de l’humidité, de la composition des gaz, des caractéristiques diélectriques et de la tension de claquage. L’utilisation d’équipements modernes tels que le TOR-1, le TOR-2, le TOR-3, le TOR-80A, le TOR-80 et le TOR-100 permet de détecter les défauts cachés, d’évaluer le vieillissement de l’isolation et de prendre des décisions de maintenance en temps opportun. Grâce à une approche systématique et à des mesures précises, l’analyse de l’huile de transformateur devient une méthode efficace pour accroître la fiabilité des équipements électriques.
